本文将教你如何构建自己的solidworks钣金成型工具！
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29
1、本文以钣金加工过程中常用到的凸台为例，首先让我们看一下最终要实现的效果。
2、绘制自己的“成型工具”（相当于钣金加工过程中的模具），具体的绘制方法此处不作详细说明（主要就是利用“特征”工具）。

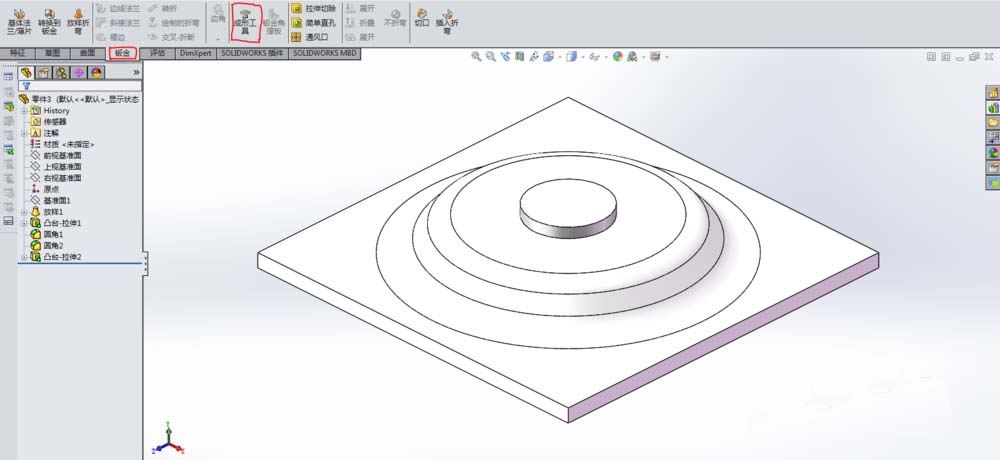

3、这一步开始很重要！！！开始配置成型工具，选择“钣金”选项卡中的“成型工具”（见附图）

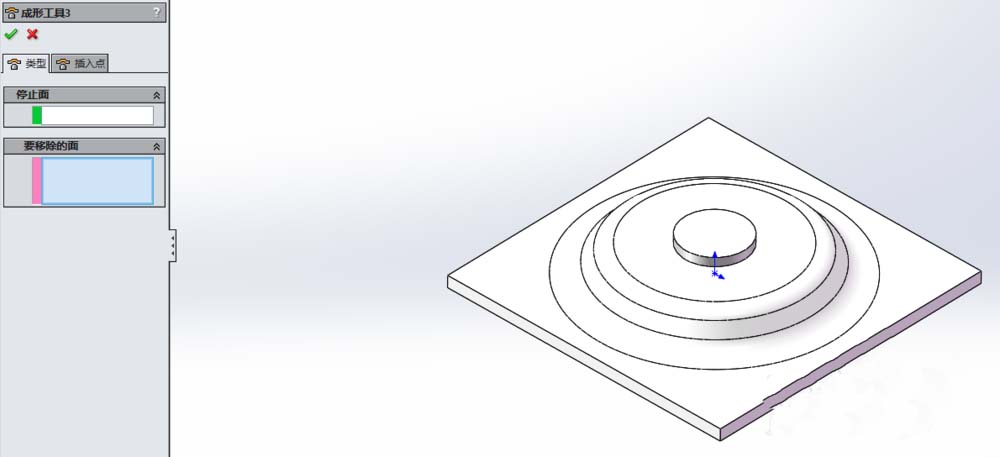

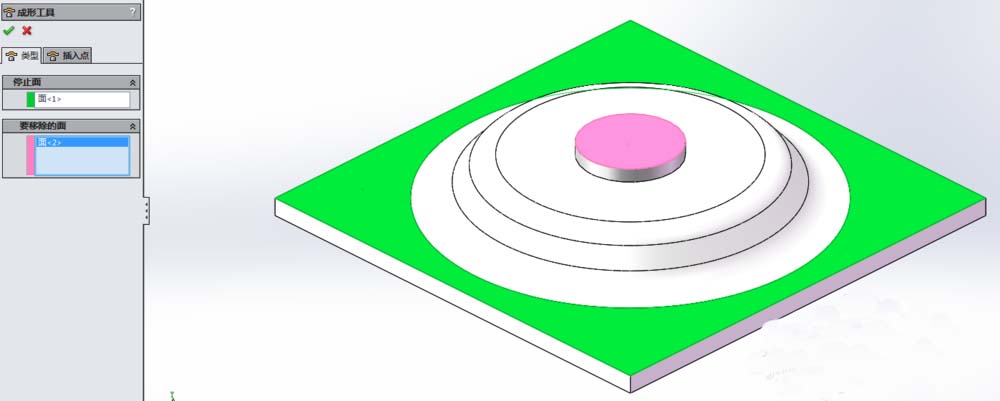

4、完成上一步骤，会看到附图界面，其中绿色面为“停止面”、红色面为“移除面”（如所需凸台无孔，则可以不设移除面）。

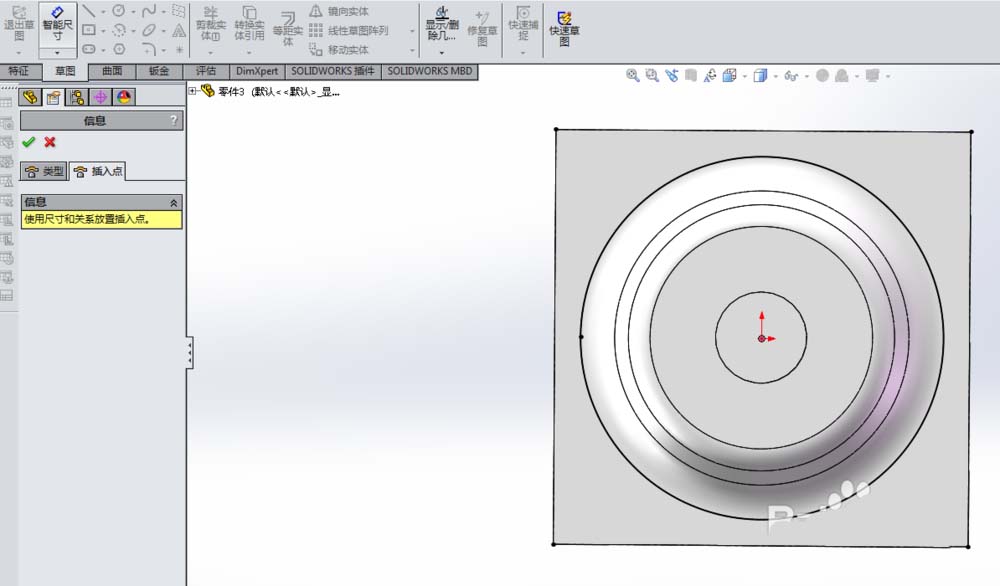

5、设置插入点，此处设置成型工具的定位点，方便后续成型工具调用时定位。（本例设置成凸台底面的中心点）。设置完成后点击“确定”。到此，完成成型工具的构建。

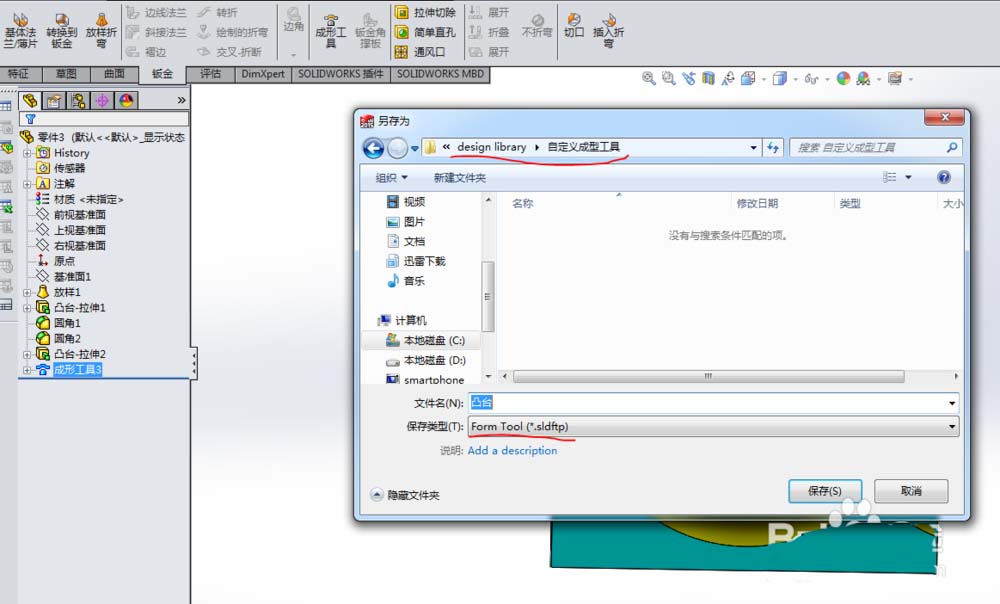

6、为了以后钣金设计过程中调用成型工具，需要将上一步构建的成型工具另存到设计库中。点击文件另存为——保存类型选择Form Tool（*.sldftp）（此处保存目录自动跳转到design library）——新建“自定义成型工具”文件夹——设置文件名保存。至此可以在设计库中调用自定义的成型工具了。
