制作模具经常会遇到这种情况，这次简单的介绍一下，CATIA里面的布尔运算做法。
- 软件名称：
- catia v5r20 破解安装版 v2013.04.2564位
- 软件大小：
- 14.GB
- 更新时间：
- 2016-06-27

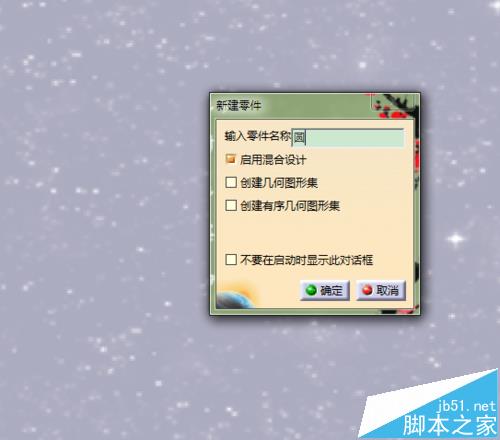

1、首先还是先打开CATIA文件，然后新建一个PART文件，绘制一个圆柱；

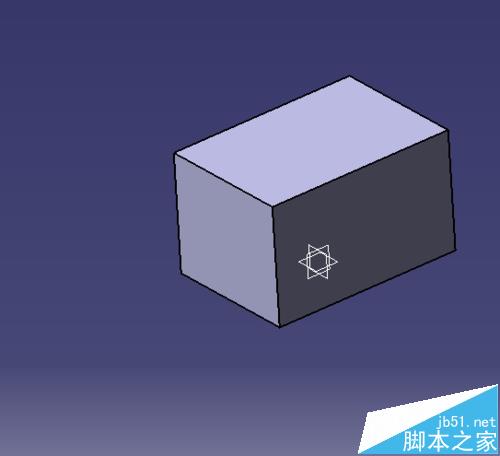

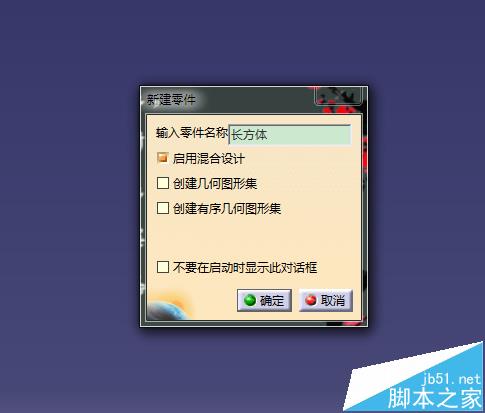

2、同样的方法绘制一个长方体，如图；

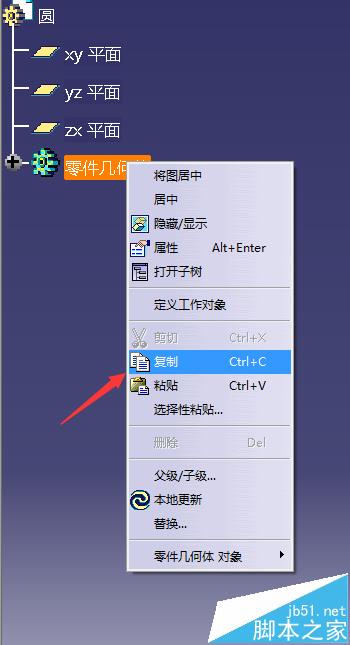

3、我们可以再新建一个PART文件，也可以不用建，我们这里不用建直接把圆柱复制到长方体的目录下；

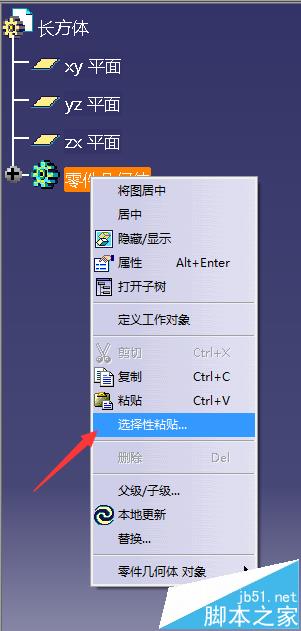

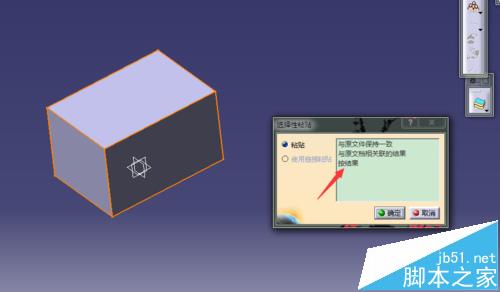

4、这一步需要注意的是粘贴的方式选择按结果，才能经行下一步的布尔运算；

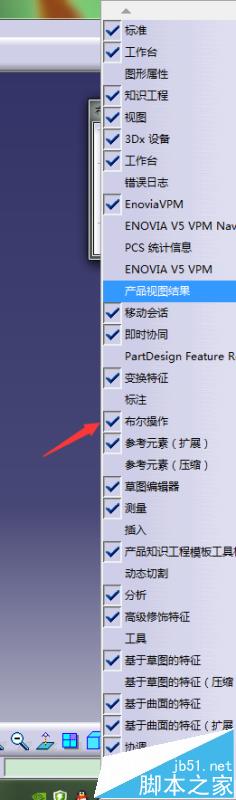

5、鼠标右键打开工具栏目录，勾选布尔运算；
6、点开布尔运算目录，选择第二个带箭头的选项，里面有三中选择，我们都分别做一下看看效果；

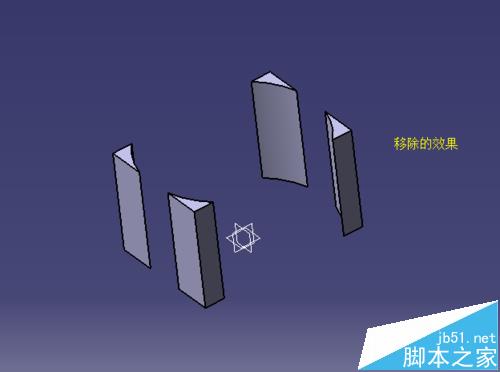

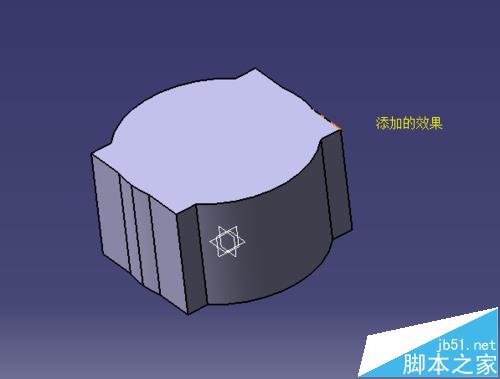

7、三种效果截图；
8、总结一下，这种的布尔运算是在PART文件下作的并不是装配体里面的布尔运算。需要注意的是需要哪种就选择哪种，越是复杂的零件，不二运算的效果越明显。
注意事项：
注意箭头处
注意不二运算的顺序
