solidworks装配体中派生特征怎么修改?
番茄系统家园 · 2022-11-01 01:13:09
SW整机设计时，常需要在装配体中制作特征，并传播到零件，当需要更改零件特征时，需要回到所在装配体。当装配体分层较多时，会出现查询繁琐，更改麻烦的情况，请看下文详细介绍。
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

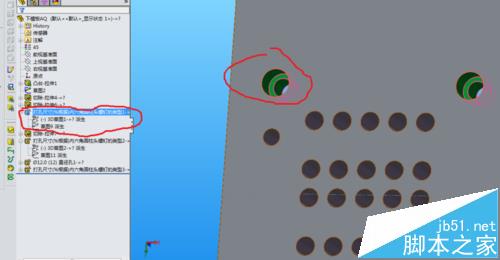

1、打开SW，找到在装配体中产生派生特征的零件图纸，找到装配体中产生的派生特征项目

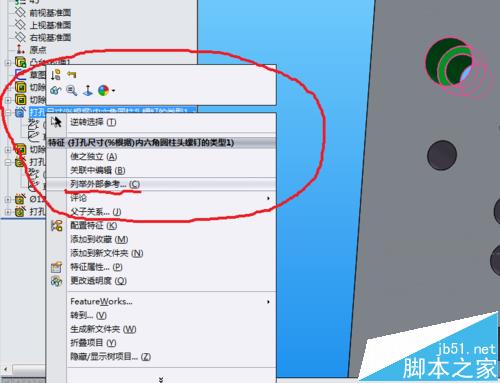

2、通过右击展开菜单，选择：列举外部参考

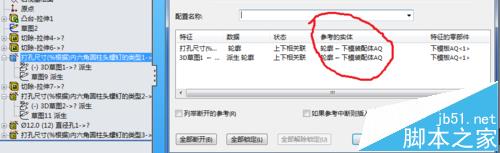

3、参考的实体，就是当时派生特征所在的装配体

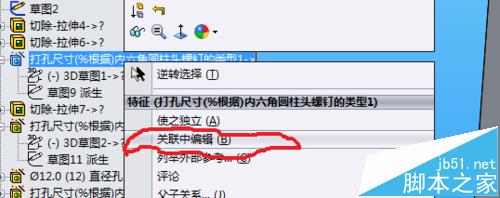

4、如何直接修改其特征：右击时选择：关联中编辑

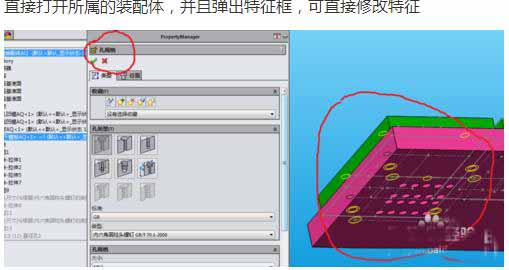

5、直接打开所属的装配体，并且弹出特征框，可直接修改特征
