solidworks怎么画同步带轮? solidworks绘制5M齿型同步带轮的方法
番茄系统家园 · 2022-05-04 13:37:51

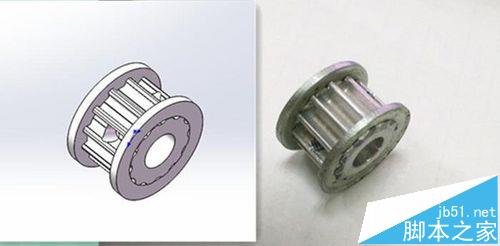

本人刚学SolidWorks没多久，在网上找了很多画同步轮的资料，比较少，所以分享给大家我的经历，让大家少走弯路，如下图所示的图形。
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

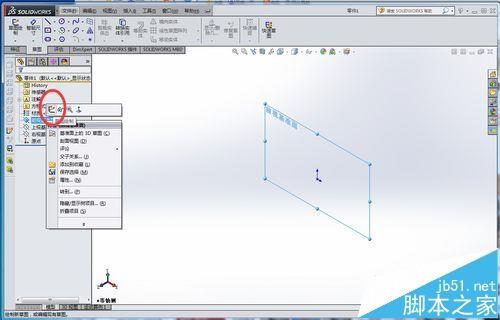

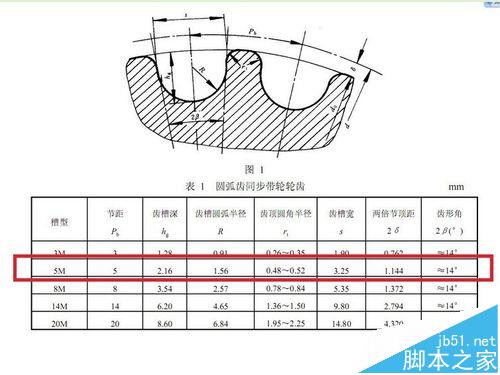

1、画 5M 12齿为例，在前视基准面建立草图

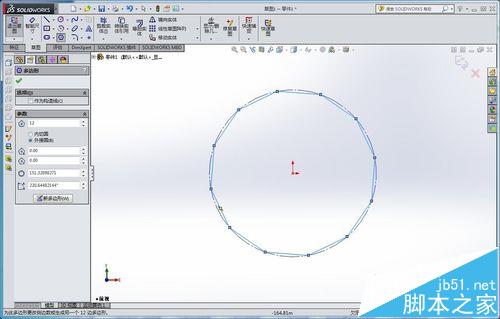

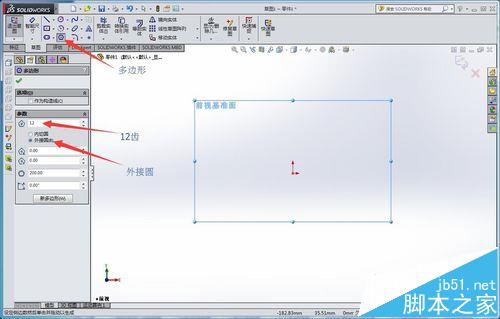

2、点击多边形，边数填写12，选择外接圆，圈的大小随意，后面会修改

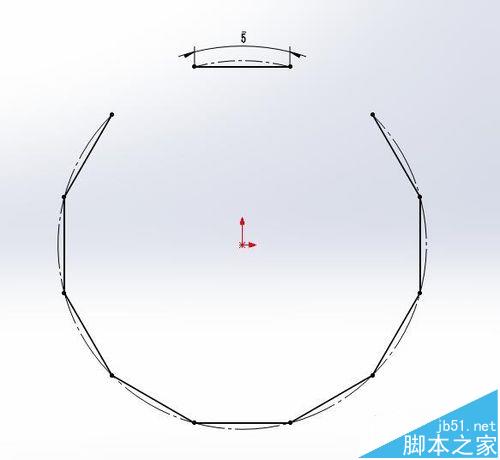

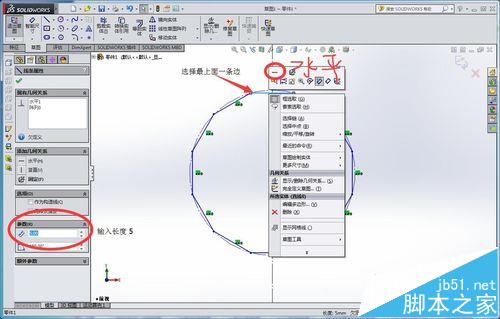

3、画一条中心线，选择最上面一条边使之平行，裁剪草图两边，设定弧长5

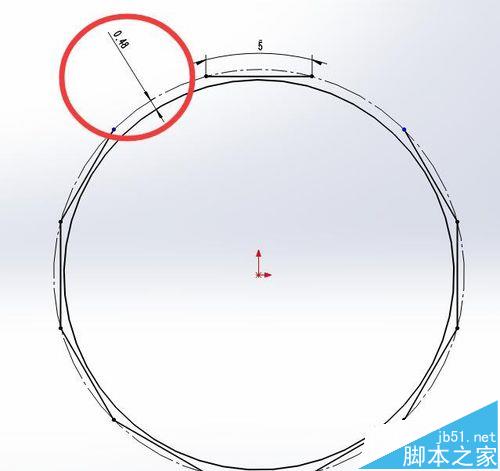

4、画一个比外圈小0.48的内圆

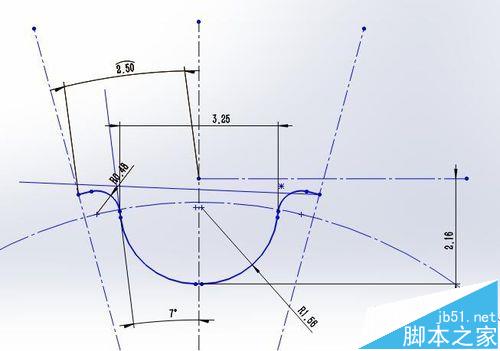

5、如下图画出完全定义的草图，需要一点耐心，
1
