SolidWorks怎么拉伸实体?
番茄系统家园 · 2022-11-07 05:37:27
SolidWorks是一款广泛应用于制造业，制图，化工，建筑以及其他行业的三维设计软件，最近小编上手在用，将一些小技巧和经验分享一下。
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

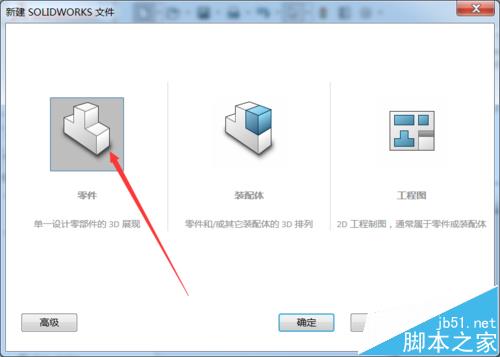

1、首先我们打开软件，选择新建一个零件视图。

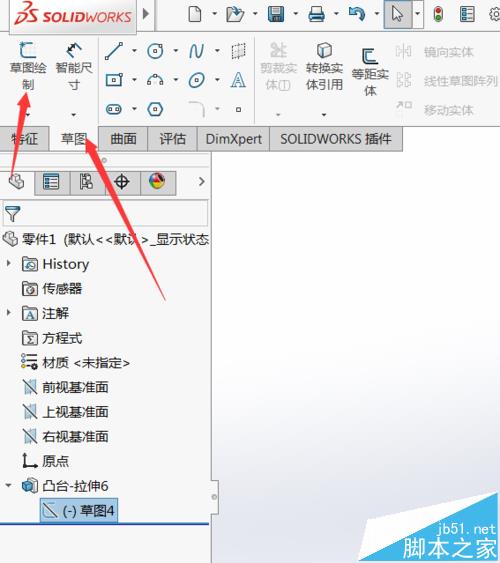

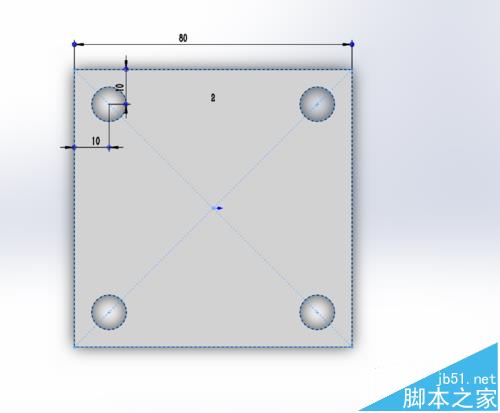

2、然后点击草图框的草图绘制，绘制一个底座的视图。尺寸可以自己定，小编尺寸为：外部80正方形，四个圆心是60正方形，圆直径10

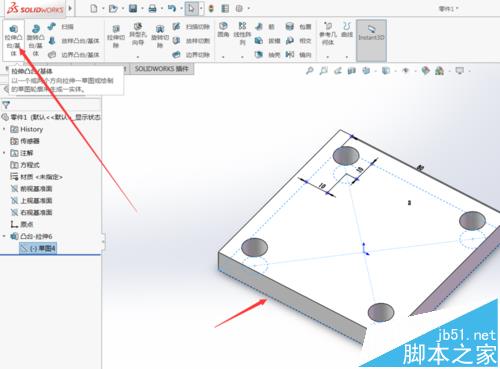

3、然后选择拉伸实体，就出现如图所示的底座。

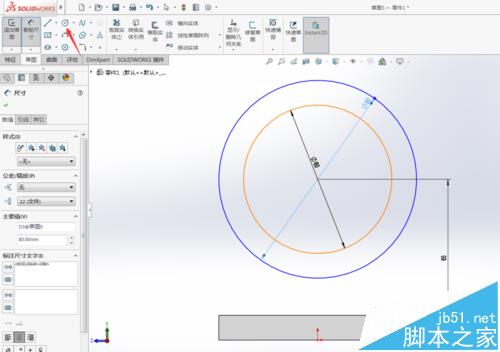

4、继续点击草图工具栏的草图绘制，绘制端面草图。草图如下，主要用的是圆形工具。

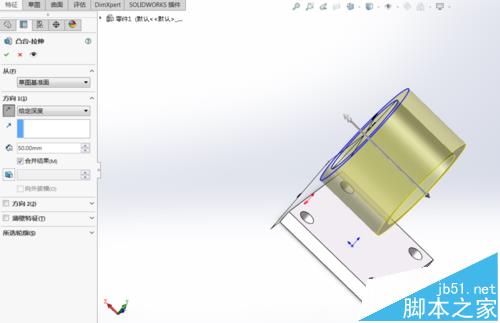

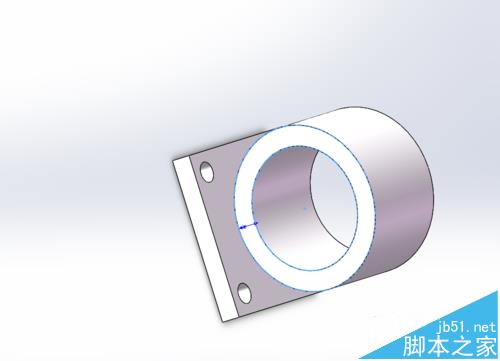

5、绘制完成后，新建拉伸特征，拉伸距离为50mm

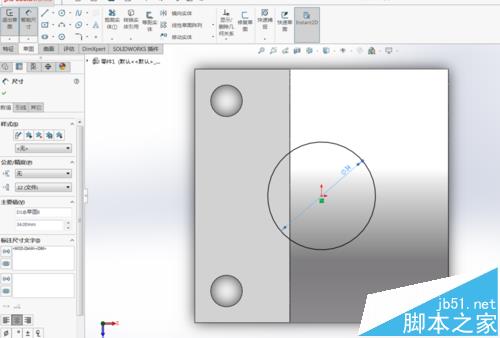

6、拉伸完成，然后以凸台上表面为基准面，新建草图，绘制直径为34的圆。
7、绘制完后，拉伸到平面。

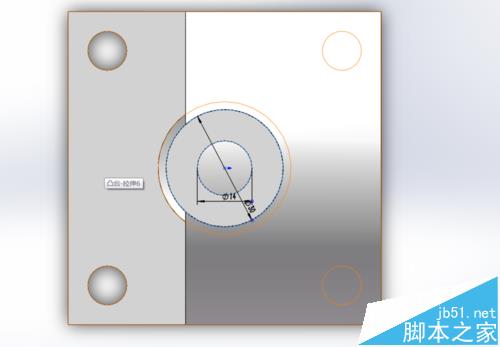

8、再绘制如图所示的草图

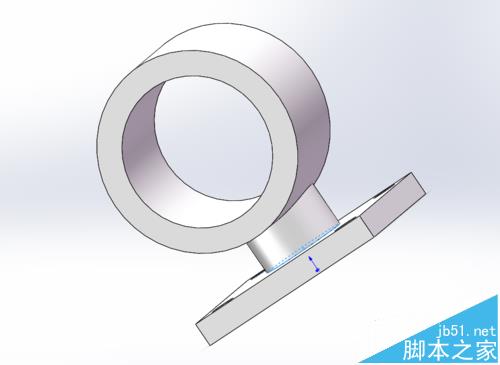

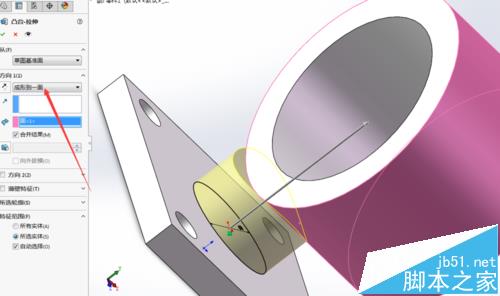

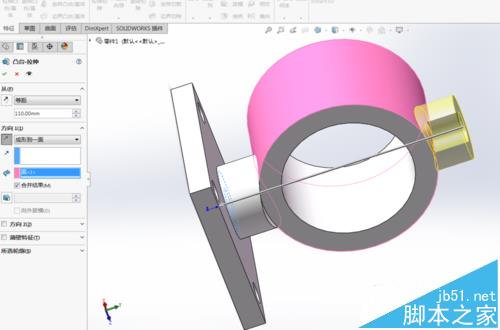

9、绘制完成后，选择等距，距离给定101，然后选择拉伸到一面，选择大圆柱外轮廓，这样我们的实体就做好了
