今天交大家如何使用proe/creo3.0中的倒圆角指令，当我们画好物体之后，为了开模或者生产的方便，往往在正角和负角的地方加入倒圆角，并且参数不同。
- 软件名称：
- proe5.0破解补丁 64位版 免费中文野火版
- 软件大小：
- 78.3KB
- 更新时间：
- 2015-04-08

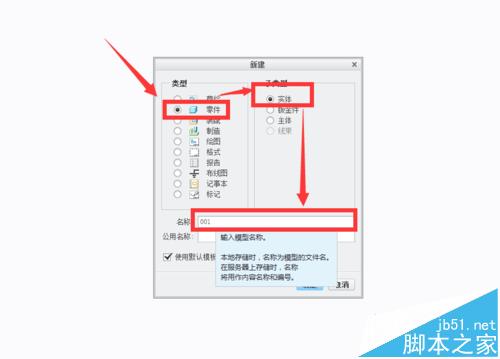

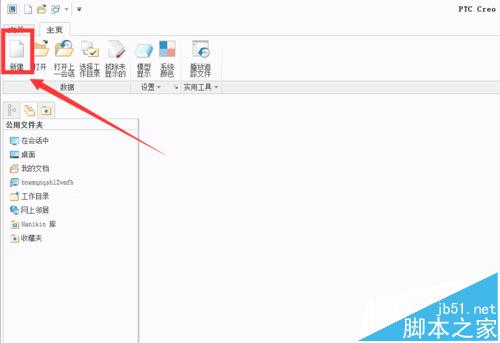

1、先新建空白工程，看下图。

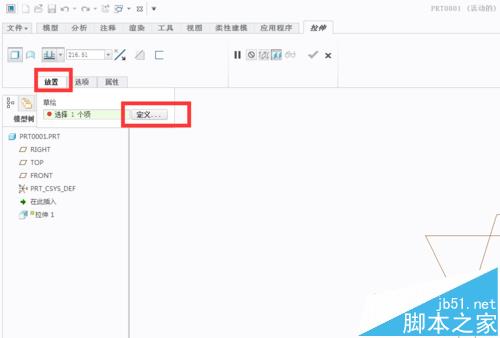

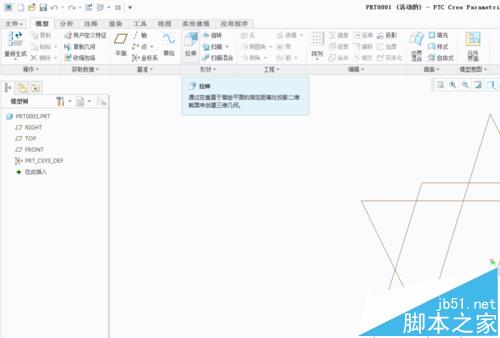

2、为了使用倒圆角指令，我们先使用拉伸指令，做一个既有外角又有内角的实体。

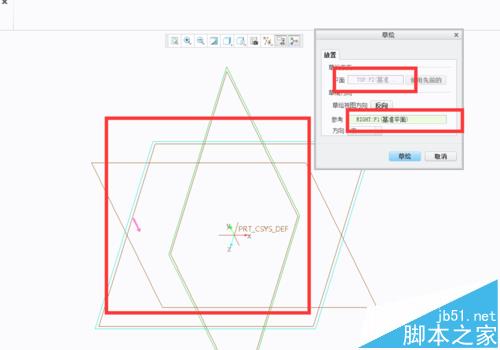

3、利用拉伸指令做如下图所示的实体——两个正方体的叠加

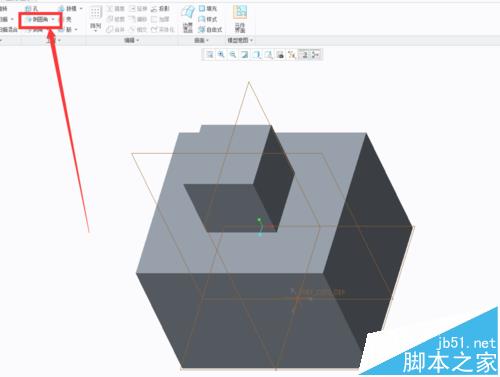

4、点击工具栏中的“倒圆角”指令

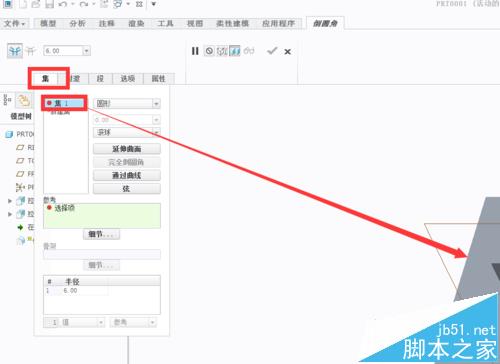

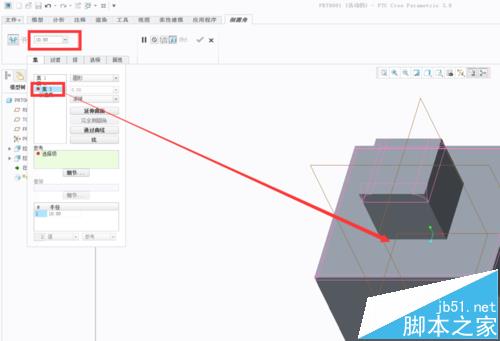

5、点击“集”——“集1”，将直径设置为6MM。按住 Ctrl不放，将下边那个正方体的四个边点击一遍。此时就形成了6MM直径的倒圆角

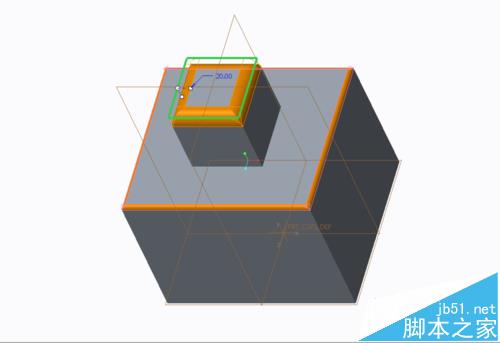

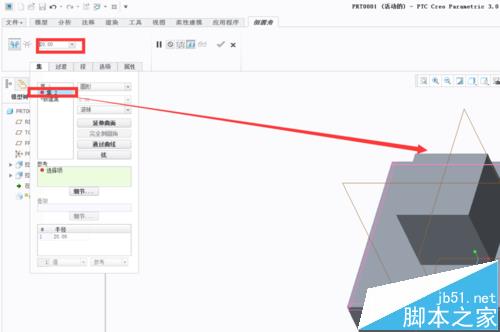

6、如果两个边不想都使用同一个半径，那就点击“新建集”——“集2”，并把参数改为20.同样按住 Ctrl不放，将上边那个正方体四个边点击一遍。完成后如下图二所示

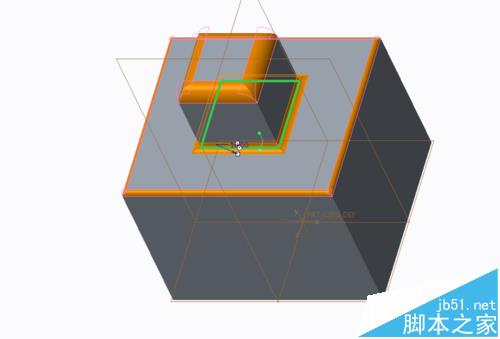

7、两个正方体交互的地方也可以做倒圆角。方法同以上两步骤。参数设为10.完成之后如下图
8、将自己想要加平滑的边，参数设置好之后，就完成了倒圆角指令的添加。
