solidworks中功能分的很细，没有UG NX的综合性强，有时我们要自己去做一些模板去方便设计。例如画一条线段来生成管道，没有轮廓的话在solidworks中是很不方便的，这里介绍自己绘制轮廓创建构件来优化设计。
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

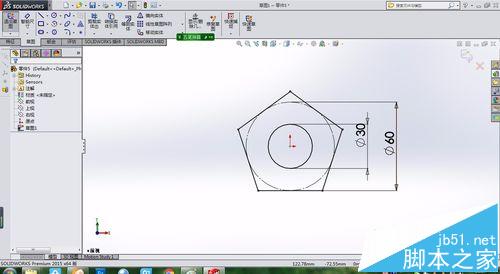

1、先创建一个草图轮廓，这里以一个五边形管为例，标注好相关尺寸。如图所示

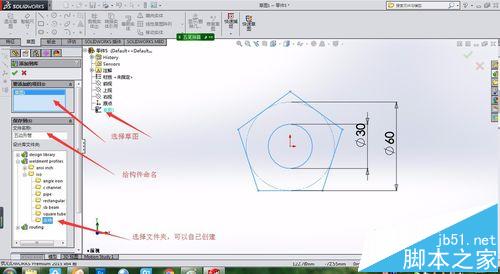

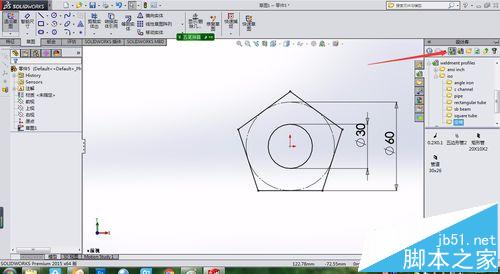

2、打开设计库，选择添加到库，选择添加的项目为刚画好的草图，给这个构件命名，并选择需要保存到的设计库文件夹。选择保存类型。

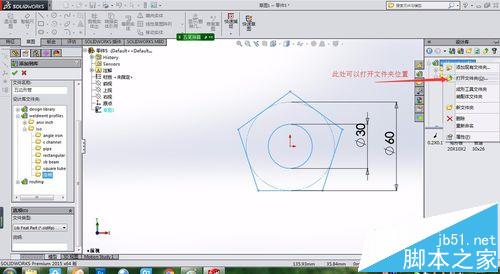

3、如果需要新建设计库文件夹，可以在设计库中点右键，选择打开相关文件夹，如图所示

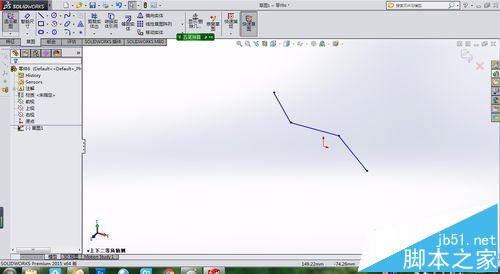

4、完成构件的创建后可以退出软件，不需要另外保存文件。可以反复调用，这里随意画一个草图为例

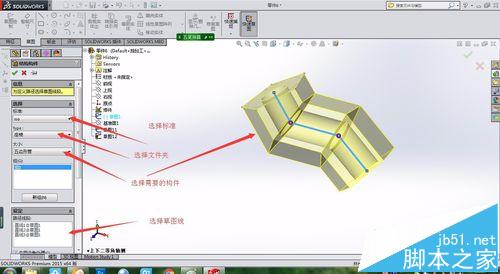

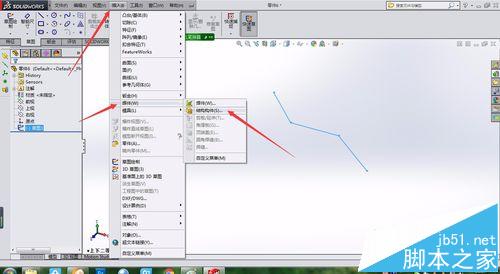

5、选择插入-－焊件-－结构构件，在结构构件选项中选择标准、文件夹及构件名称，并选择好需关联的草图线，如图

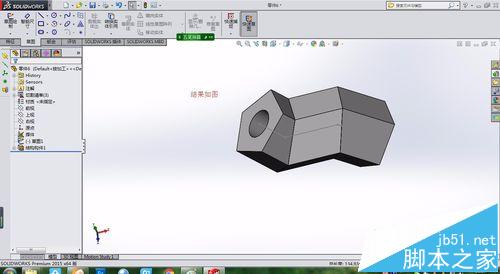

6、最后完成后效果如图。

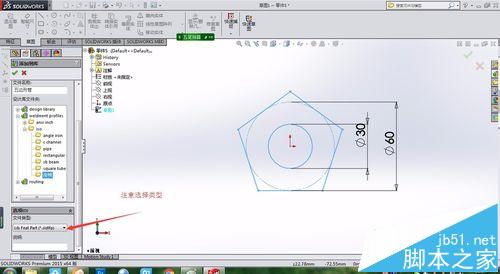

注意事项：注意构件添加到库时要选择文件类型。
