solidworks2010怎么插入设计表格?
番茄系统家园 · 2022-03-07 03:01:33
每个公司的产品都分类别的，对同类产品的建模需要用到设计表来完成，就像螺栓，螺母等标准件一样，只需要制作一个Excel表格，就可以对模型进行控制，大大缩短重复建木的时间
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

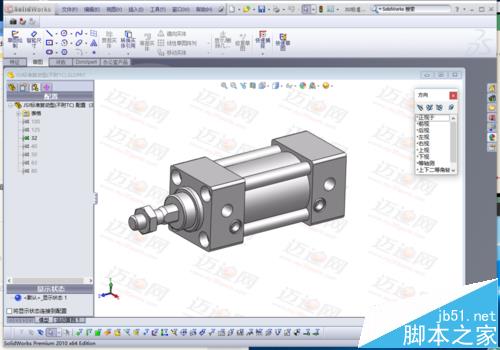

1、在solidworks2010里面新建一个模型，我以JSI标准复动型气缸为例，简单介绍一下设计表的制作.

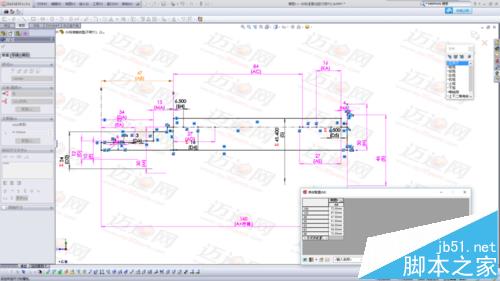

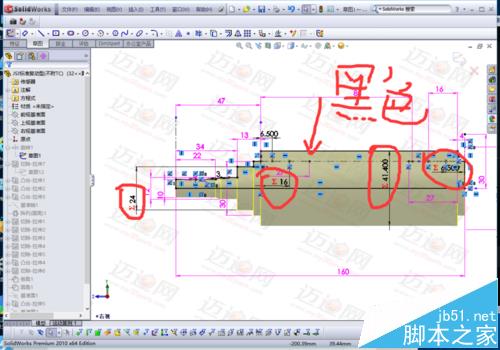

2、首先要对草图进行一下设置，根据产品的数据表，修改草图尺寸的名称，方便表格数据的填写。
3、对于设计标上面没有表示的尺寸，可以理由方程式的方式进行约束，使图形完全约束，轮廓线默认变为黑色。

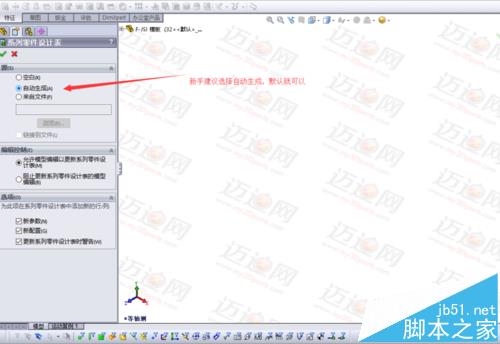

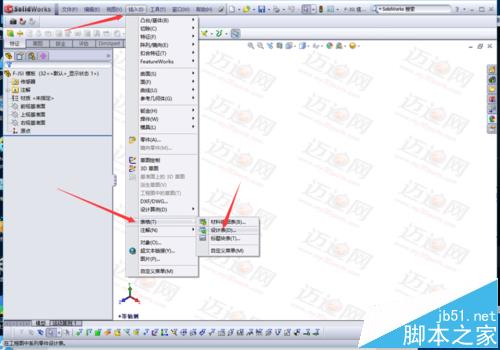

4、建模完成后，就可以添加设计表了。插入-表格-设计表。选择需要添加的尺寸名称。

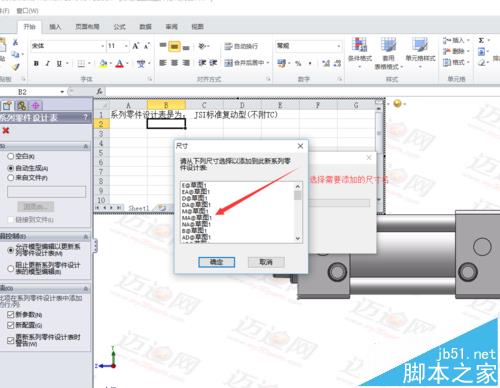

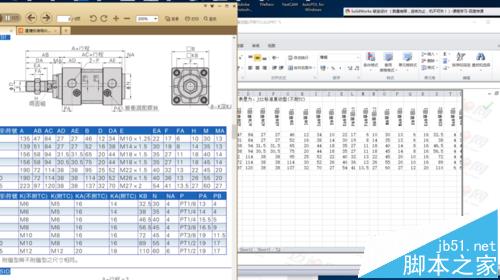

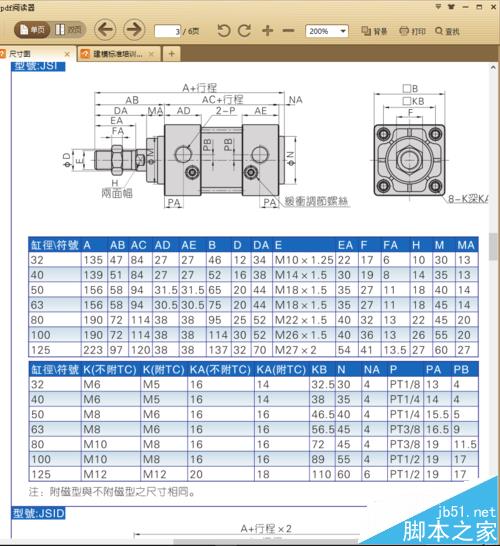

5、弹出Excel表格。接下来就是根据产品的设计表来填写表格
6、表格设计完成后点击空表出就会弹出生成模型的名称，点击确定，生成设计组。

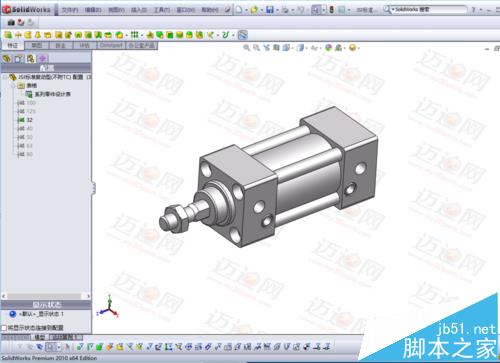

7、点击不同的零件名，就可以生成相应的模型了。这里只是简单介绍一下，不懂得可以和我联系。
注意事项：表格填写一定要正确。
