我们在建模时，有可能会根据自己的设计方案，需要绘制出曲线形式的坡道。在这里，将使用简单的su内置工具，教大家学会曲线形式的坡道绘制方法，为大家制图带来便利。
- 软件名称：
- SolidWorks 2010 SP2.1 中文破解免费版
- 软件大小：
- 4.64GB
- 更新时间：
- 2013-07-29

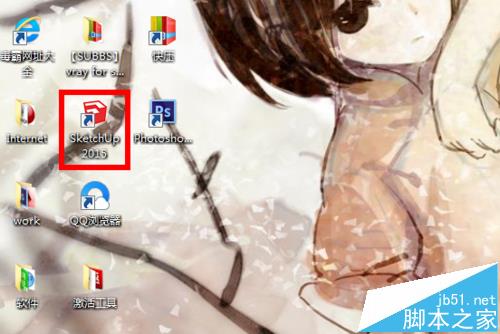

1、打开su软件。

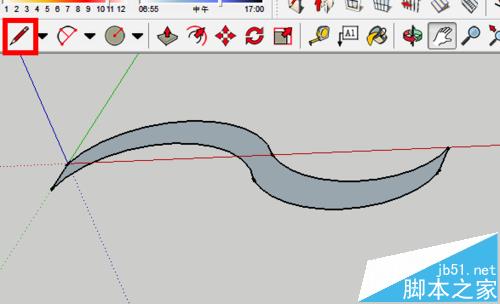

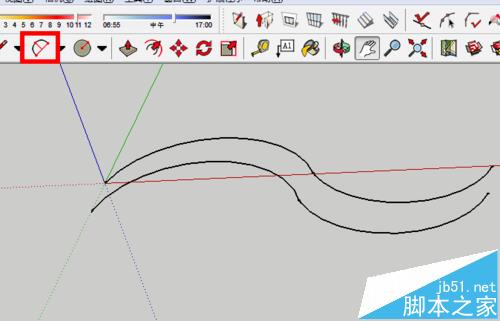

2、用“圆弧”画出两道曲线，并封上曲线形成平面。

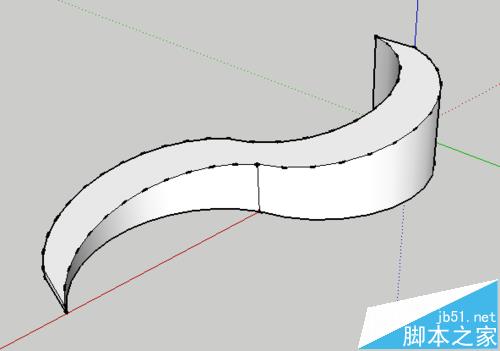

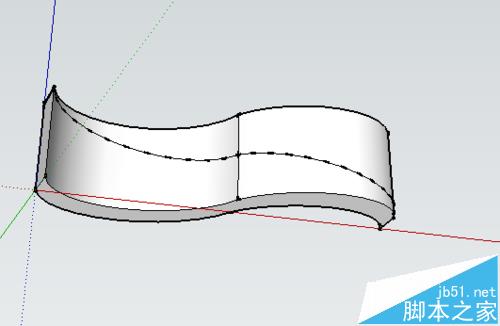

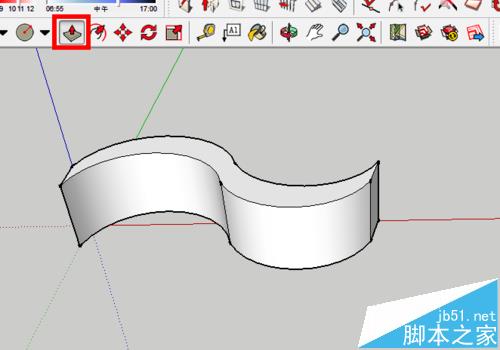

3、用“推拉”工具拉出形体。

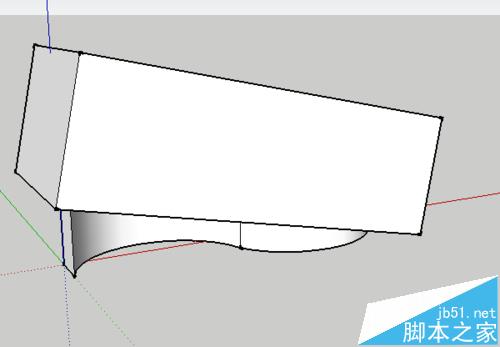

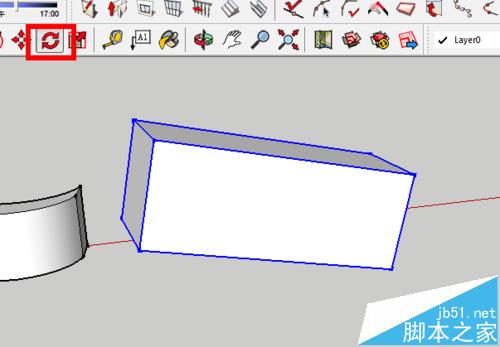

4、在旁边绘制一个长方体，用“旋转”将长方体转个角度。

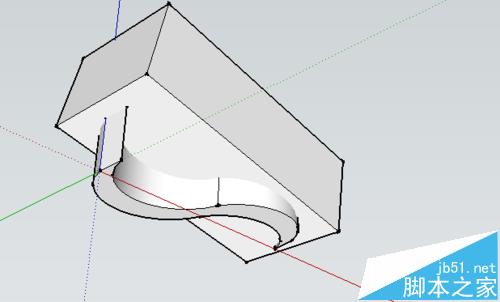

5、将长方体移动到曲线体的位置，使曲线体和在长方体相交，且曲线体的截面在长方体内部。

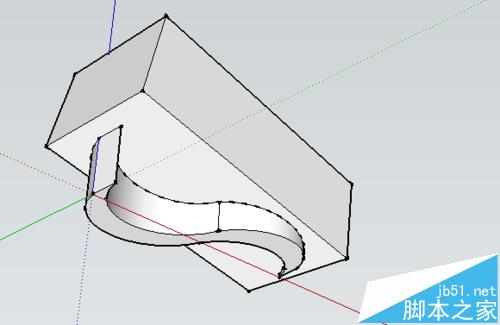

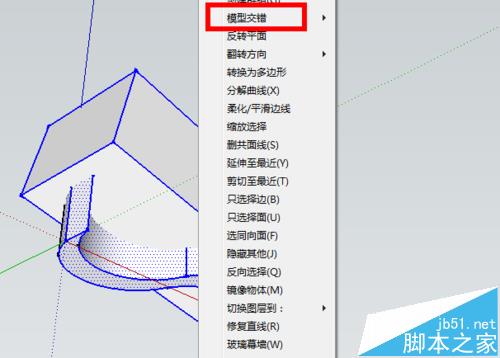

6、选中全部，单机右键选中“模型交错”，截面出现相交实线。

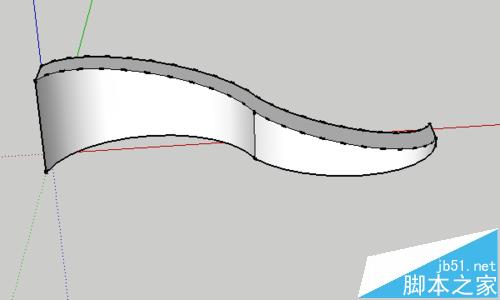

7、用橡皮擦擦去上部分，得到曲线坡道。
