使用SketchUp做基地模型的时候，常常遇到线段不能完全相交而导致面封不上的问题，那么如何检查断线并准确封面呢？我来介绍一下自己的经验。
- 软件名称：
- sketchup三维倒角插件(RoundCorner) v3.0a 官方最新安装版
- 软件大小：
- 61KB
- 更新时间：
- 2015-07-24
1、打开SketchUp软件。以SU2015为例。
2、导入cad文件。在这里以一个简单的矩形为例。

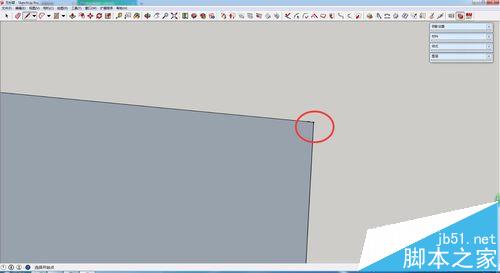

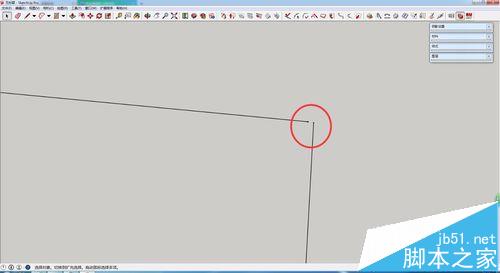

3、将模型放大后仔细观察可以发现，在矩形的一角，有两条线并未完全相交。
4、一般的处理方法是用画线工具将两个线头补齐，这样就能生成一个平面。

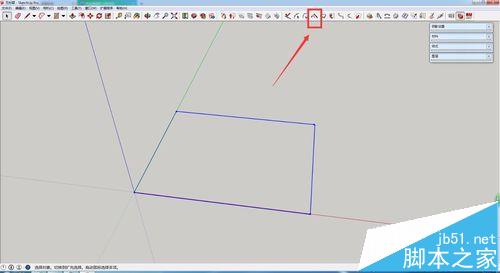

5、还有另一个方法是使用SUAPP里的查找线头工具，如下图所示的图标。

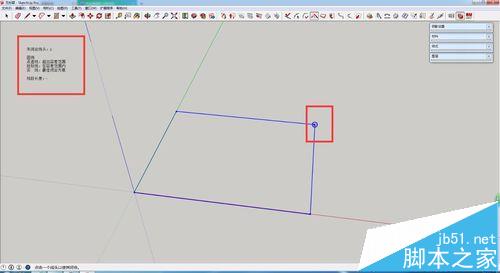

6、将文件选中后，点击“查找线头”的图标，便可以发现在界面左上角有未闭合线头的信息。未闭合处有一个蓝色标记。

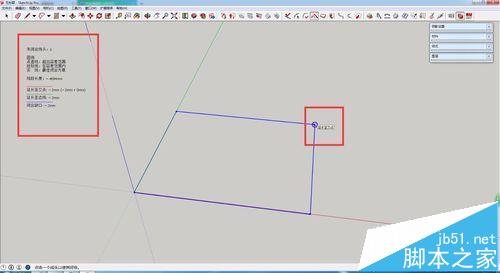

7、将鼠标移动到蓝色标记的位置，就可以显示线段长度信息，以及两条未连接的线段的间距信息。

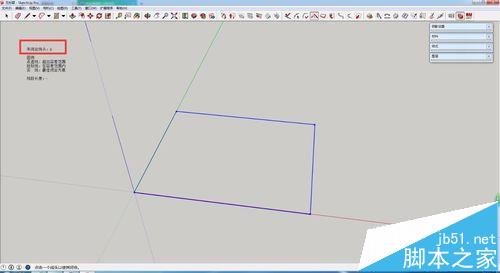

8、点击蓝色标记，线头会自动连接，左上方的信息栏也会跟着改动，显示现在未连接的线段数量为零。

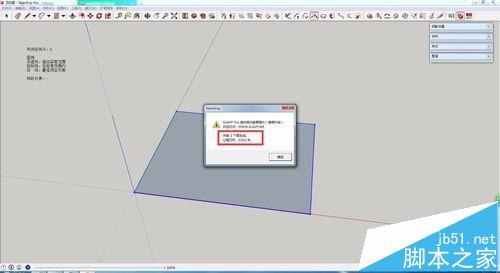

9、在这是再使用封面工具，就可以自动生成一个完美的平面了。
