caxa3D怎么设计三维立体的火柴盒?
番茄系统家园 · 2022-08-30 10:02:01

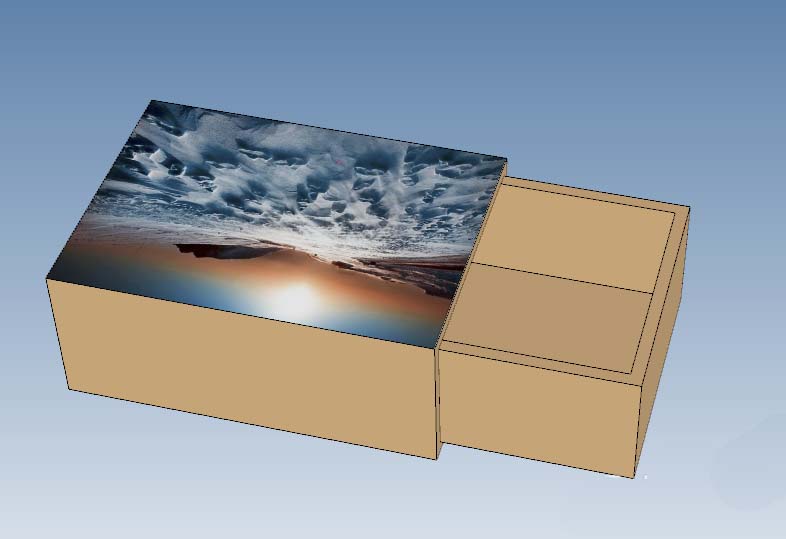

caxa3D中绘制三维立体火柴盒很方便，想要绘制一个立体的火柴盒，该怎么绘制呢？下面我们就来看看详细的教程。
- 软件名称：
- CAXA 3D实体设计2015 R1 64位 简体中文安装免费版
- 软件大小：
- 2.62GB
- 更新时间：
- 2016-01-15
1、如下所示，打开caxa3D实体设计软件，新建一个空白的新的设计环境，保存好。

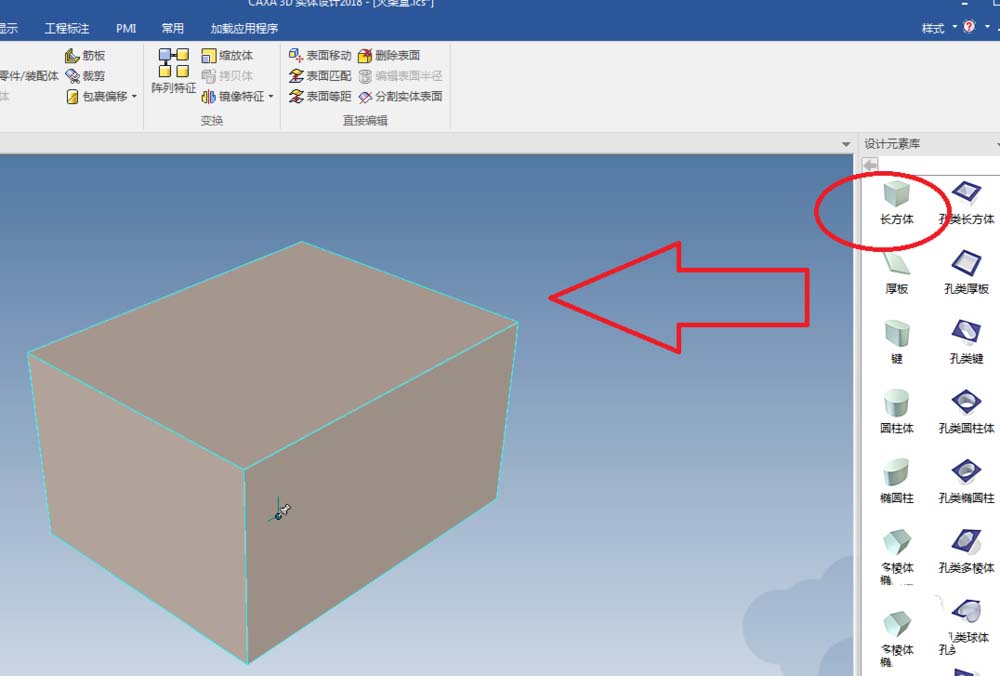

2、如下所示，从设计元素库中拖一个长方体到三维空间释放，快速创建长方体。
3、如下所示，通过包围盒的手柄修改尺寸：20x40x60。
4、如下所示，点击特征工具栏中的“抽壳”命令，然后属性栏中的开方面：选择上表面，厚度为2，看着预览效果点击√，完成并应用。
至此，火柴盒的主体盒子就设计完成了，下面开始设计火柴盒的壳子。
5、如下所示，选中刚刚的实体，然后点击特征工具栏中的“拉伸”，然后属性栏中的轮廓后面点击“2D草图”，然后点击这个平面的中心点，然后点击√，完成草图的创建。
6、如下所示，进入草图，激活投影命令，将整个实体的四边全部投影出来，然后激活等距命令，向外偏移2mm，然后点击完成，退出草图。
7、如下所示，看着预览效果，选择反向，设置高度60，点击√。
8、如下所示，在设计树中选中长方体，然后按“F10”按键，出现三维球，然后拖动三维的手柄，将长方体向外拖动，距离给个30就行了。
9、如下所示，在设计元素库中找到一种“木”色，指定给实体。

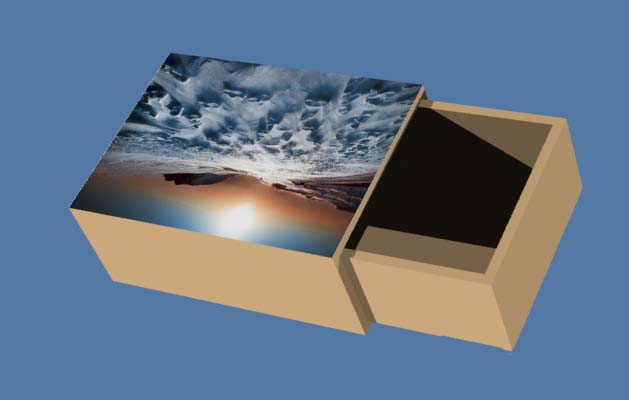

10、如下所示，选中壳子的外平面，智能渲染，添加贴图，上下两面都贴。至此，火柴盒设计完成。
以上就是caxa3D设计三维立体的火柴盒的教程，希望大家喜欢，请继续关注。
