solidworks2017怎么画台框模型?
番茄系统家园 · 2022-11-12 03:32:48
sw2017中想要画台框模型，该怎么绘制呢？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2017 SP2.0 Premium 中文特别版(附破解文件+破解教程) 64位
- 软件大小：
- 7.68GB
- 更新时间：
- 2017-07-15
1、打开solid works2017，并建立一个新的零件。

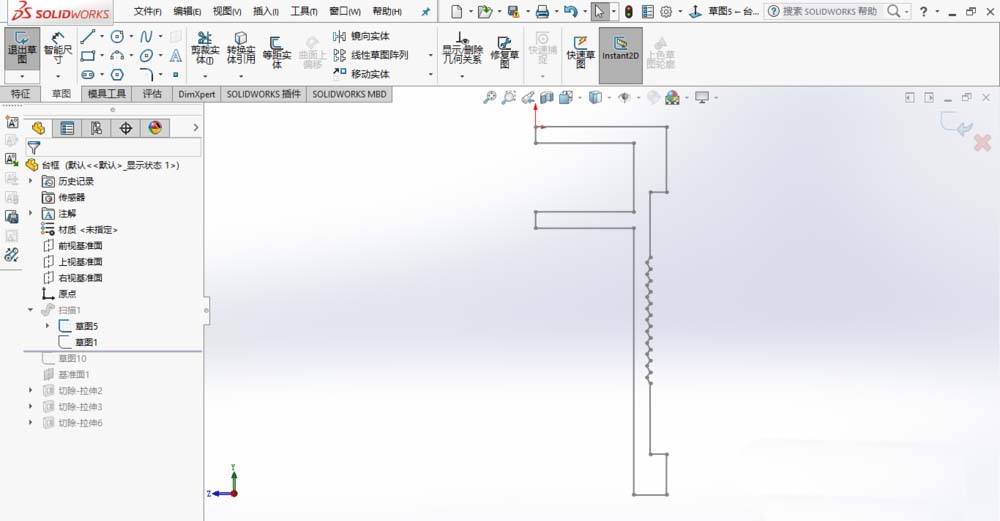

2、选定上视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图1，并设定相关尺寸。
3、选定上视基准面，正视所选基准面，利用直线命令进行绘草图2，并设定相关尺寸。

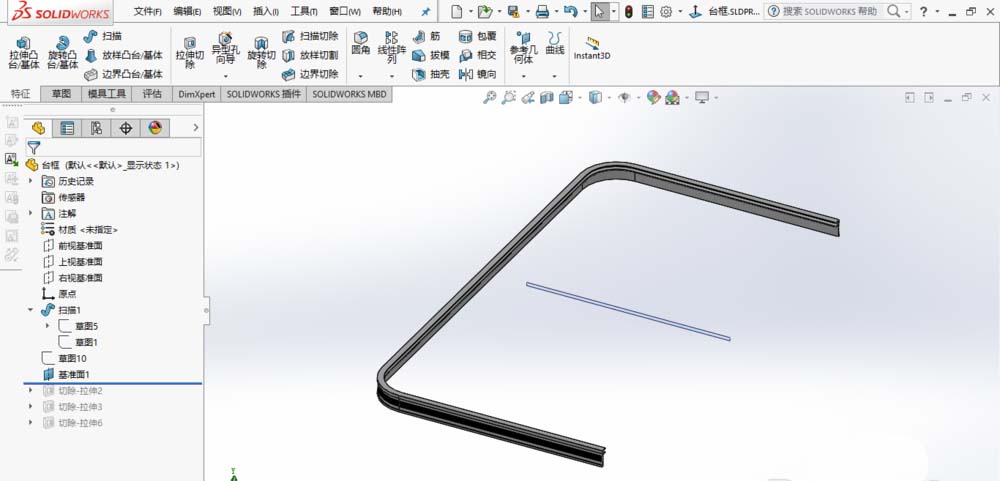

4、采用扫描特征命令，选择好草图轮廓和路径，点击确定。

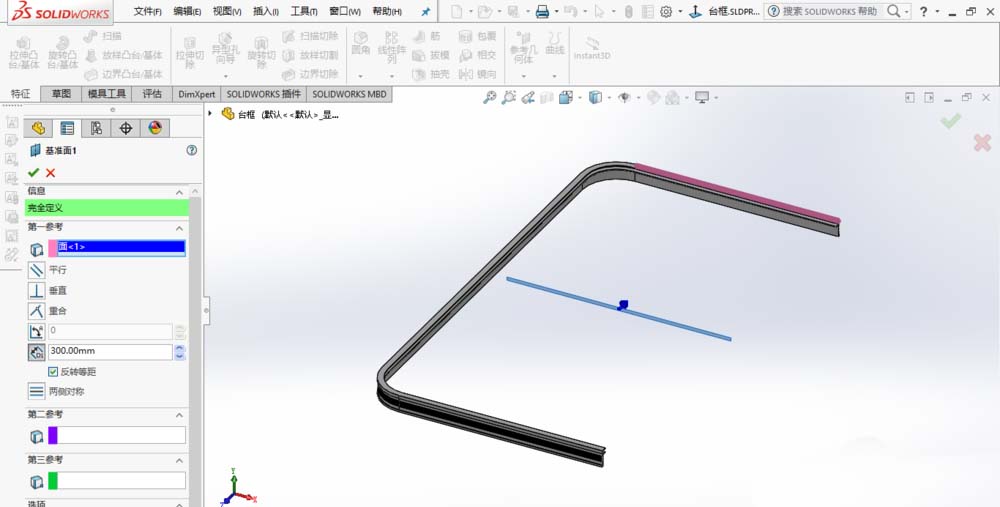

5、以模型左侧面为基准，新建基准面1。

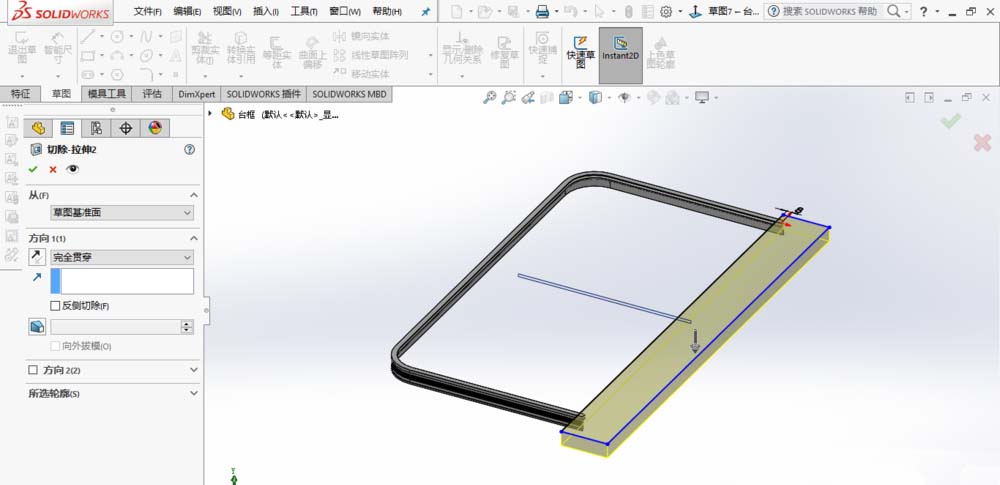

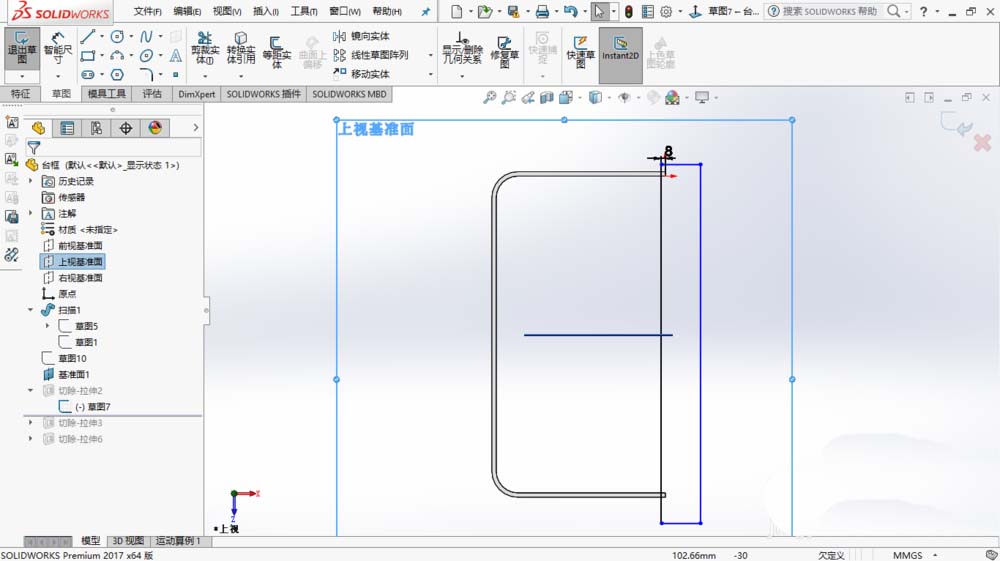

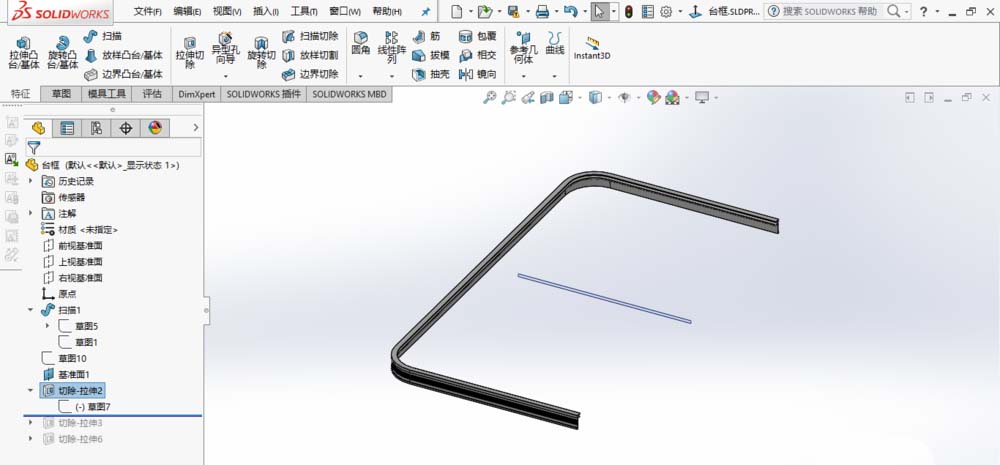

6、选定上视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。
1
