solidworks模型怎么进行边圆角?
番茄系统家园 · 2022-08-15 00:59:56
solidworks模型怎么设计边圆角？下面我们就来看看详细的教程。
- 软件名称：
- SolidWorks 2017 SP0 官方中文免费版(附破解文件)
- 软件大小：
- 11.9GB
- 更新时间：
- 2017-02-27

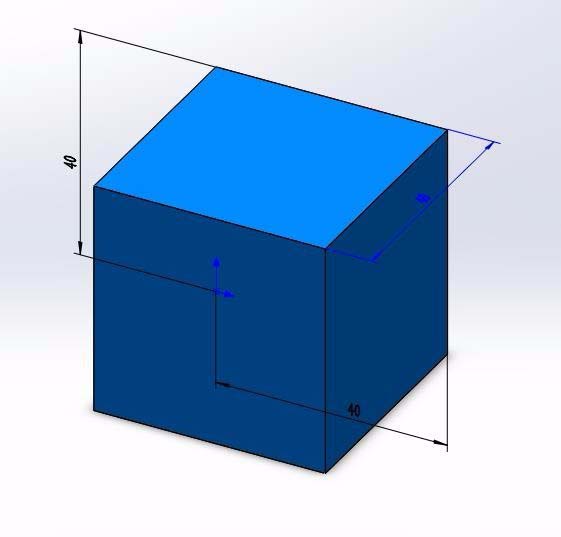

1、绘制一个40×40×40的正方体,在实际设计中是我们需要处理的实物，步骤:拉伸/草图/深度40。

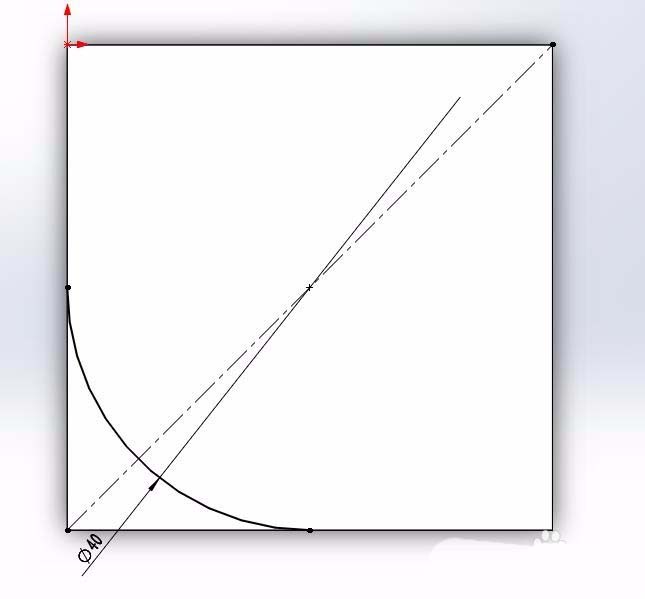

2、分割一个面,在一个面上面绘制圆弧分割线，草图。

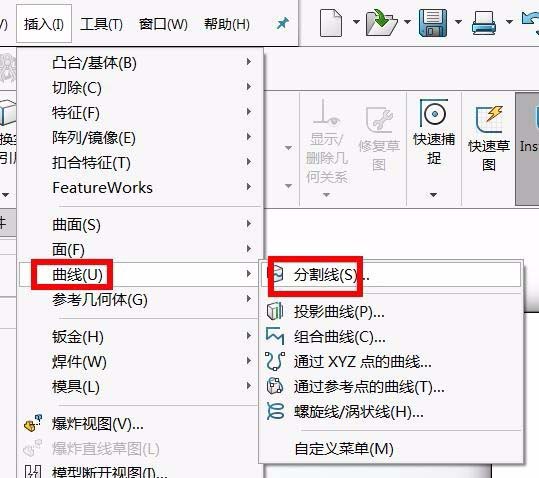

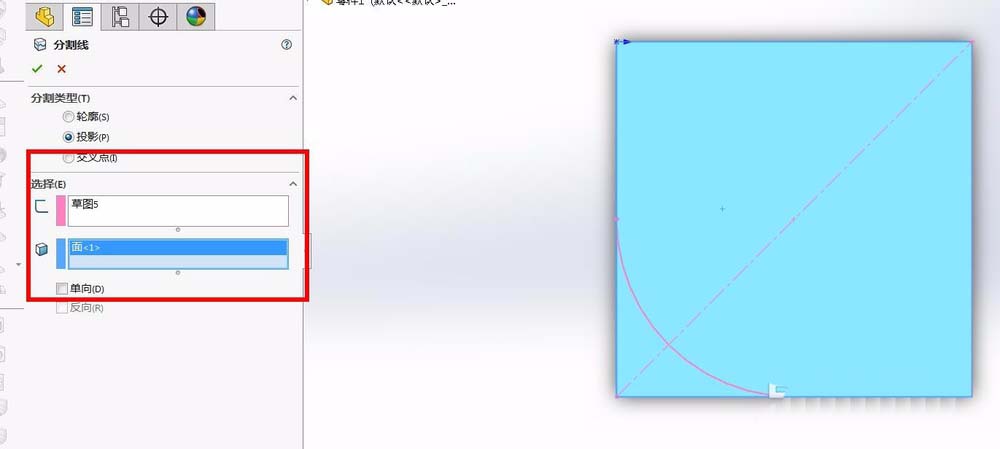

3、把草图变为分割线，步骤:插入/曲线/分割线/选择草图和面。

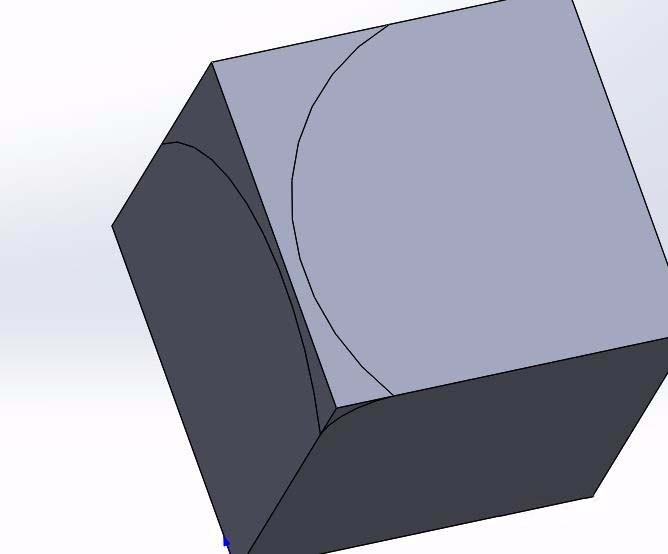

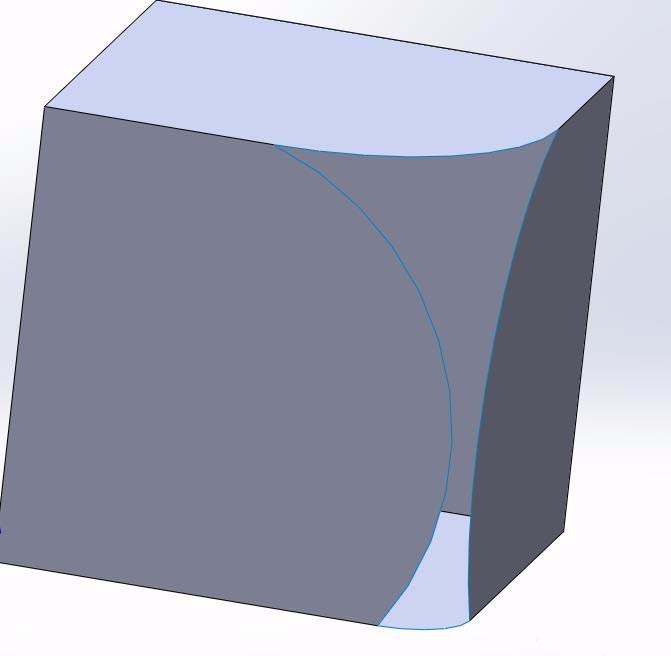

4、按照步骤2和步骤3绘制另外三个面的分割线。

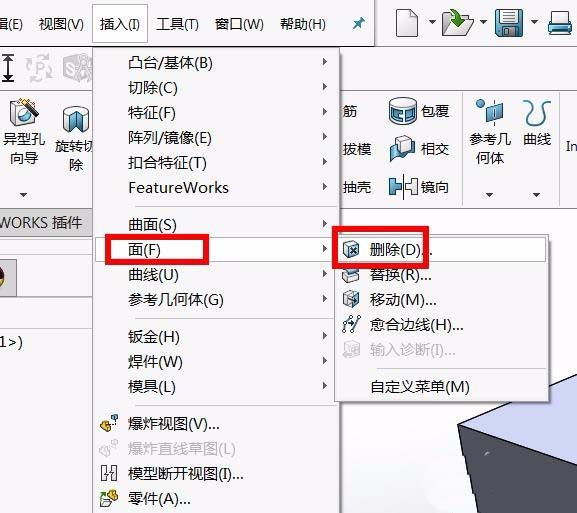

5、删除面，步骤:插入面/删除。

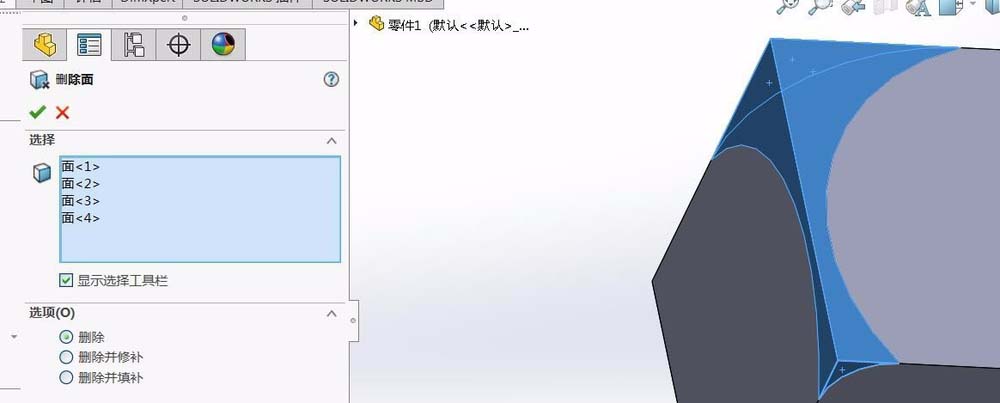

6、选择分割后的几个面，选择确认。

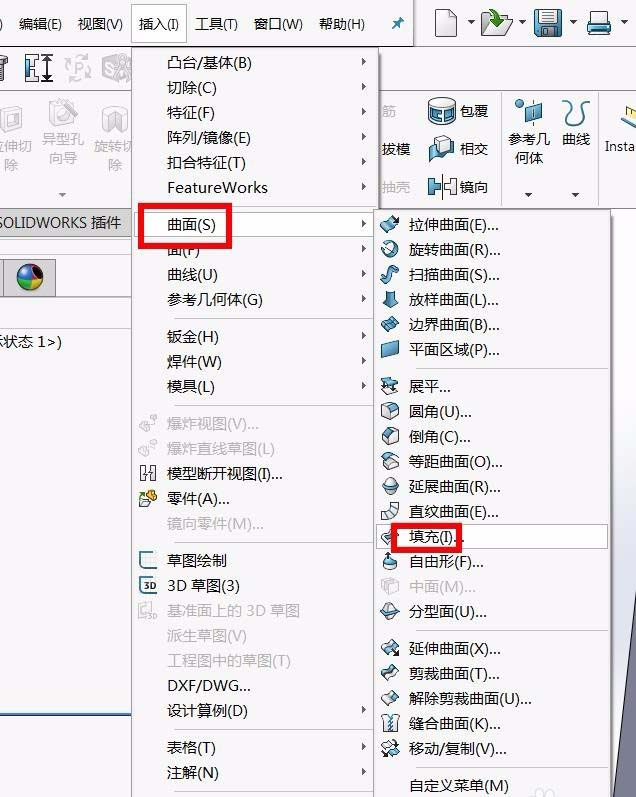

7、填充曲面，步骤:插入/曲面/填充。

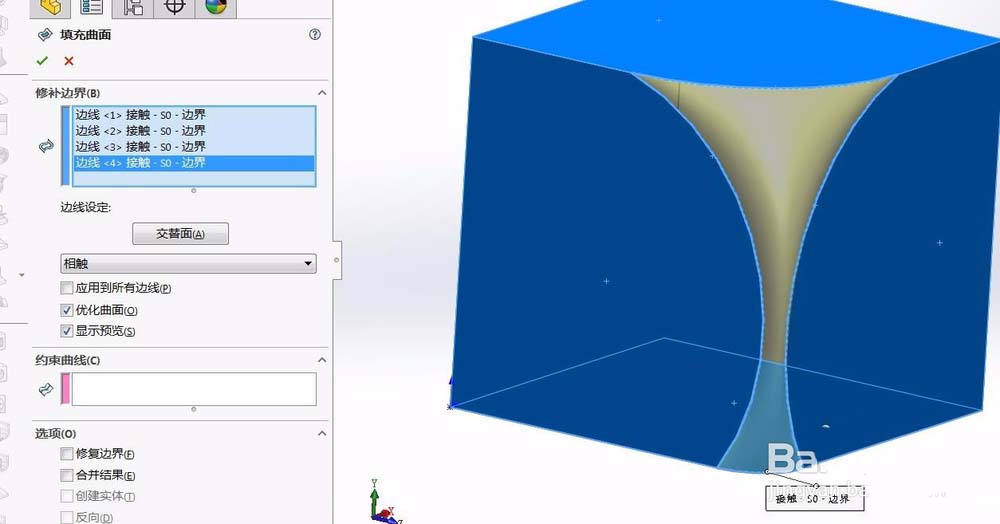

8、选择分割线的几个边界,选择确定。

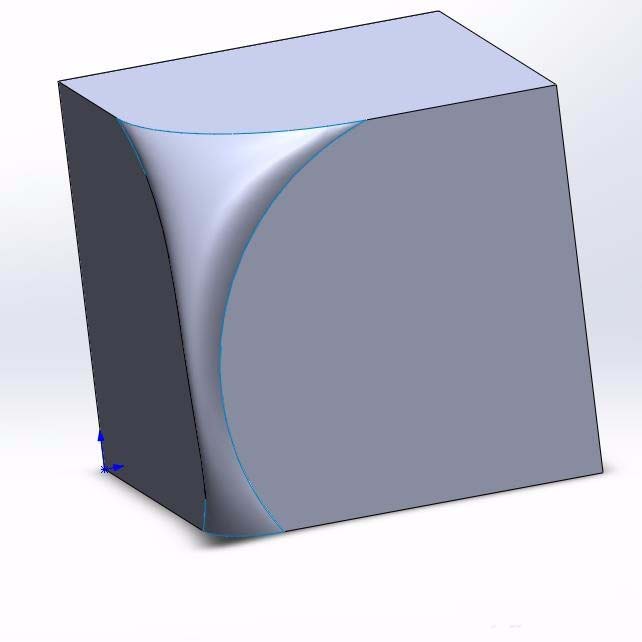

以上就是solidworks边圆角的设计方法，希望大家喜欢，请继续关注。
