solidworks怎么建立爆炸视图?
番茄系统家园 · 2022-08-25 08:06:31
solidworks中怎么创建爆炸视图？下面我们就举一个简单的例子，请看下文详细介绍。
- 软件名称：
- SolidWorks 2017 SP0 官方中文免费版(附破解文件)
- 软件大小：
- 11.9GB
- 更新时间：
- 2017-02-27

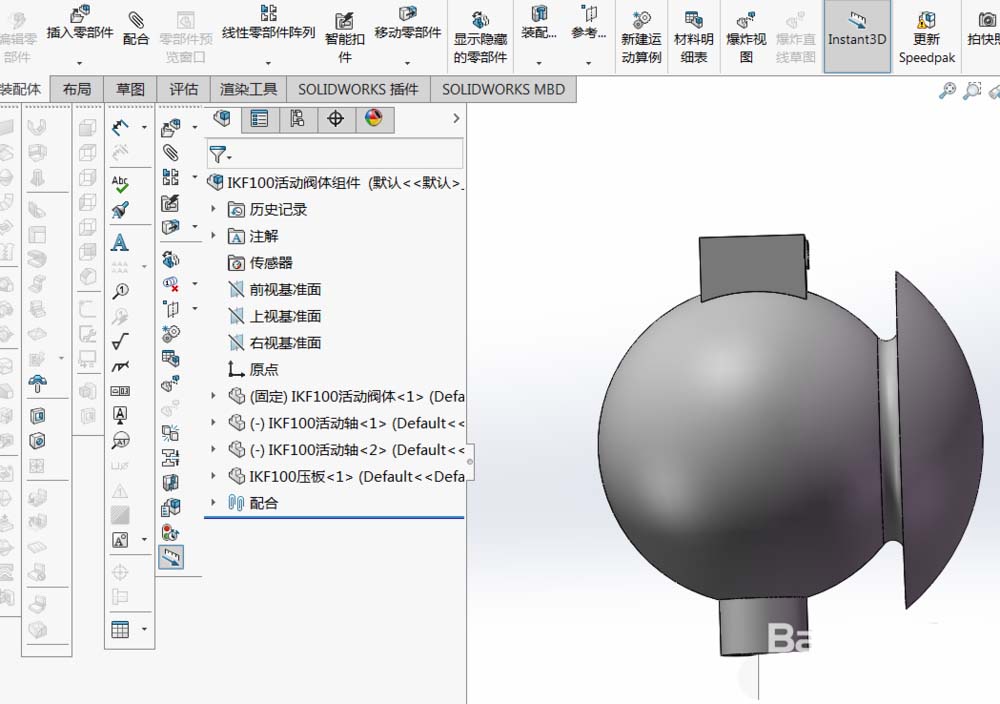

1、打开solidworks并打开一个装配体，如下图所示。
2、切换到装配体模块下，然后在上方工具栏处找到“爆炸视图”命令，
3、单击“爆炸视图”命令，然后弹出左侧对话框。
4、如下图所示，单击圆柱销零件，出现坐标系，如果向往Y万向拖动，那么将鼠标拖动Y轴，松开，等零件变红以后再拖动零件，可以快速移动。
5、如果想往上拖动，那么就点击零件往哪个方向移动就好了。等所有零件按照装配顺序进行爆炸。最后结果如下。点击完成

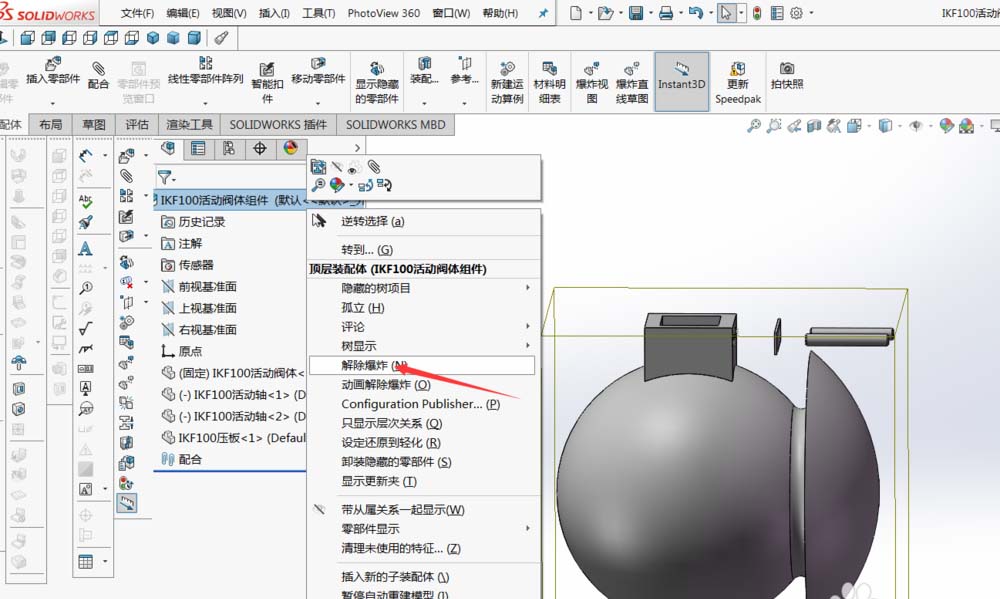

6、如下图所示，右键单击装配体名称，在菜单中单击“接触爆炸”，视图恢复至原状。
以上就是solidworks关于爆炸视图的相关知识，希望能帮到大家，请继续关注。
