excel折线图怎么设置实线虚线混排显示?
番茄系统家园 · 2022-10-24 09:07:01
通常在在使用折线图描述数据的趋势时，前一部分数据是真实数据，后一部分是预测数据，当需要在同一条折线上展示出来时，一般真实数据使用实线，预测数据使用虚线，如下图所示。本例以辅助列的方法实线这样一个前实后虚的折线图。
- 软件名称：
- Excel2003绿色版 EXCEL2003精简绿色版 (附excel2003绿色工具)
- 软件大小：
- 13.3MB
- 更新时间：
- 2012-06-19
1、如下图1所示，样例数据中1-4月为真实数据，5-6月为预测数据，需要将前4个月的折线图以实线显示，后2个月为虚线显示。使用辅助列的方式实现这个效果。如图2所示排列数据，其中交界的那个月在两列中都要有。

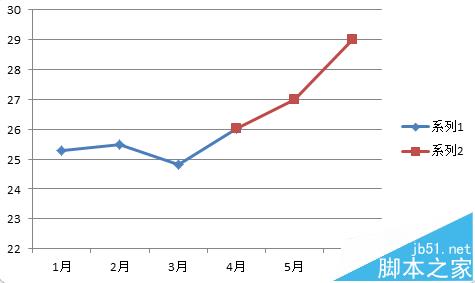

2、选中这三列数据，插入折线图，得到下图。

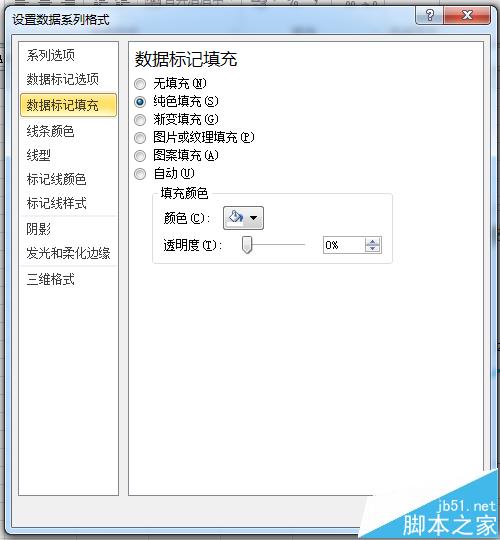

3、选中前半段折线，右键设置设置数据系列格式，进而设置线条的颜色（本例为浅蓝），线型为实线，数据标记的填充颜色为蓝色，数据标记线颜色为浅灰，即完成前半段折线设置。

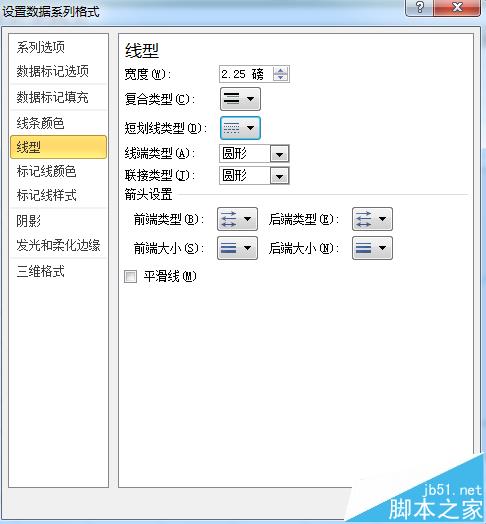

4、选中后半段折线，右键设置设置数据系列格式，进而设置线条的颜色（本例为浅蓝），线型为虚线，数据标记的填充颜色为白色，数据标记线颜色为浅蓝，数据标记线线型为粗细结合的曲线，即完成后半段折线设置。

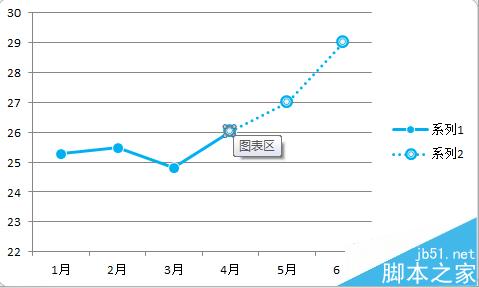

5、这时基本完成所需设置，但是交界处的那个点应该为实线的样式，而此时跟虚线的点一致了（如下图），因此需要单独设置：选中这个点，进行第3步骤操作即可。

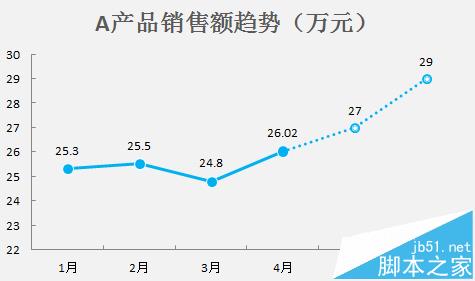

6、最后删去图例，增加标题，网格线视需要看是否删除，数据标签是否需要显示也视需要而定，最终设置完成图如下图所示。
