Unifi Switch交换机配置vlan及trunk口的教程
番茄系统家园 · 2021-11-25 04:32:43
什么是Unifi Switch交换机？Unifi Switch交换机怎么配置vlan及trunk口?下面小编收集整理的Unifi Switch交换机配置vlan及trunk口，大家可以参考下！
工具/原料
UniFi Controller 控制器
电脑+浏览器
Unifi Switch交换机
ER3路由器
Unifi套件
方法/步骤
网络拓扑

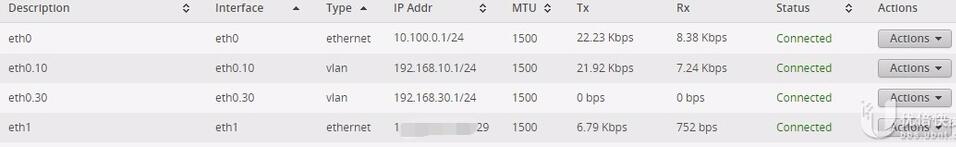

在ER3路由器上面新建两个vlan，vlan10，vlan30US交换机上面也创建2个vlan，vlan10，vlan30将UAP-PRO划到vlan10中，创建SSDI:us-test，划分vlan30电脑使用路由器eth0dhcp服务器分配的IP地址：10.100.0.0/24网段ER3路由器配置新建vlan接口
创建dhcp
路由器其它网络配置这里不做过多描述

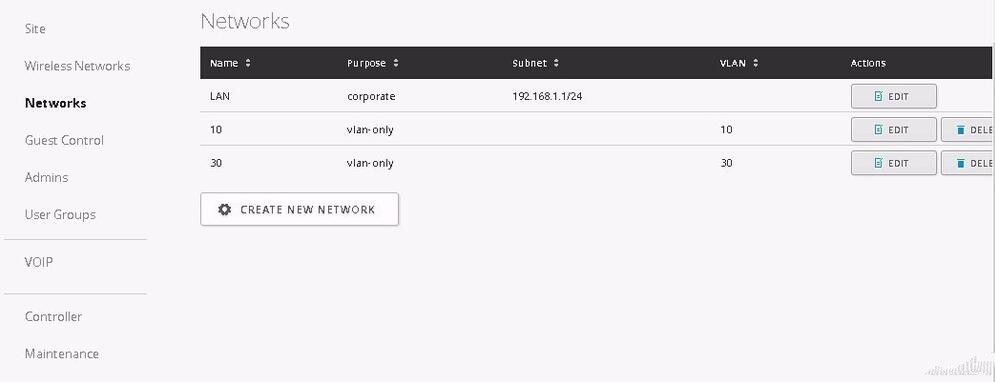

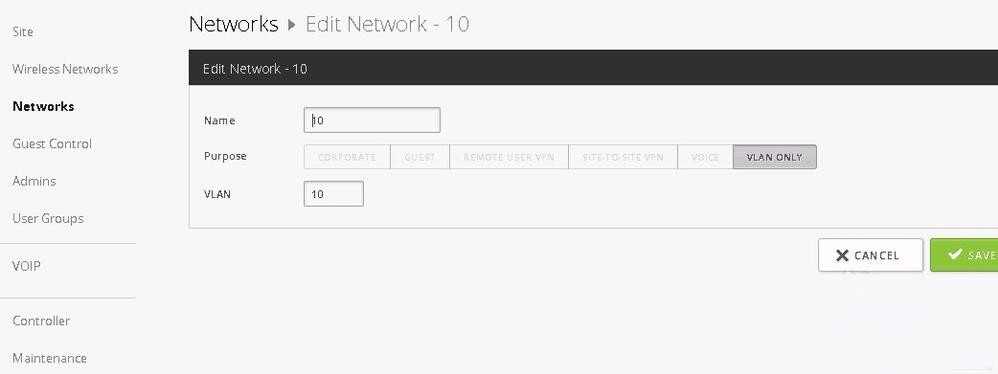

US交换机配置新建vlan10，vlan30该vlan是在控制器的网络里面创建的

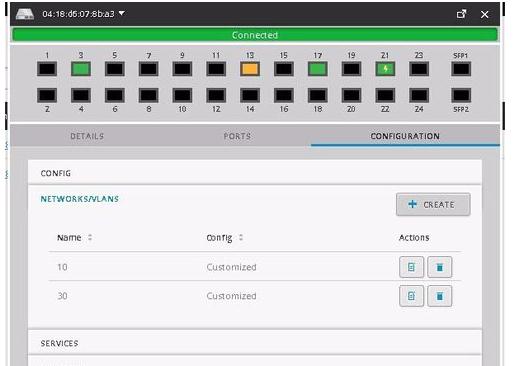

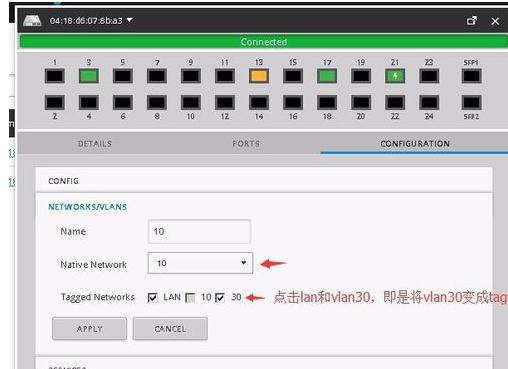

新建vlan后，在US交换机配置中点击网络/vlans配置，新建10和30，分别将vlan10和vlan30勾选变成tag标记的vlan

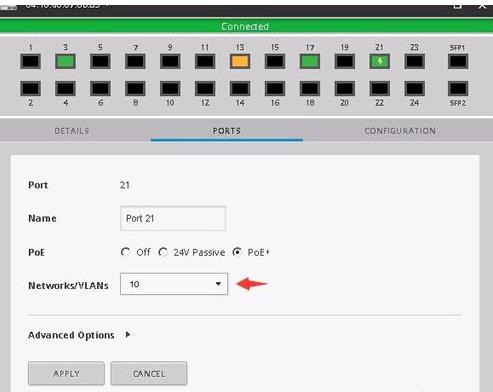

将与AP相连的口21口划到vlan10中
ap获得了vlan10的网段地址

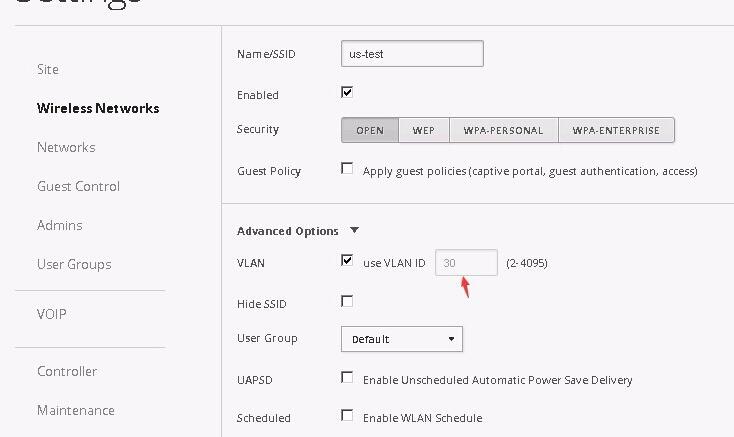

配置无线网络，创建ssid：us-test,划分到vlan30中，使得连接无线的用户终端获得vlan30的地址

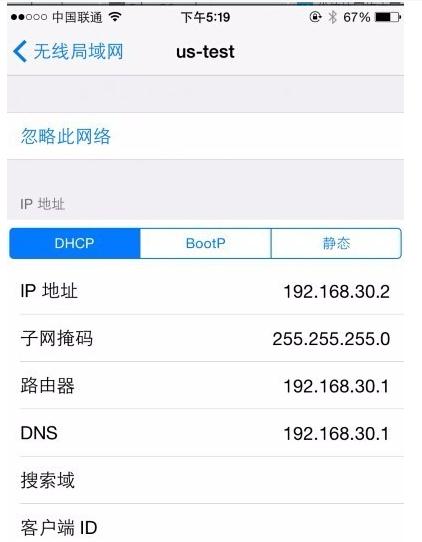

此时手机连接ssid：us-test就会获得vlan30网段的地址，并且可以正常访问互联网
